Une tension électrique permet de comprendre pourquoi un moteur démarre, pourquoi une ampoule éclaire ou pourquoi un composant risque de surchauffer. Pour la calculer, il faut surtout relier correctement trois grandeurs, la tension U, l’intensité I et la résistance R, puis tenir compte du montage et du type de courant. Voici les formules utiles, des exemples simples, les cas des circuits en série et en parallèle, ainsi que les précautions à prendre avec un multimètre.
Les repères essentiels pour calculer une tension électrique
- Loi d’Ohm : U = R × I.
- Unité : la tension se mesure en volts, notés V.
- Circuit en série : la tension totale se répartit entre les composants.
- Circuit en parallèle : chaque branche reçoit la même tension.
- Courant alternatif : 230 V correspond à une valeur efficace, pas à la valeur maximale.
- Mesure : un voltmètre se branche toujours en parallèle.

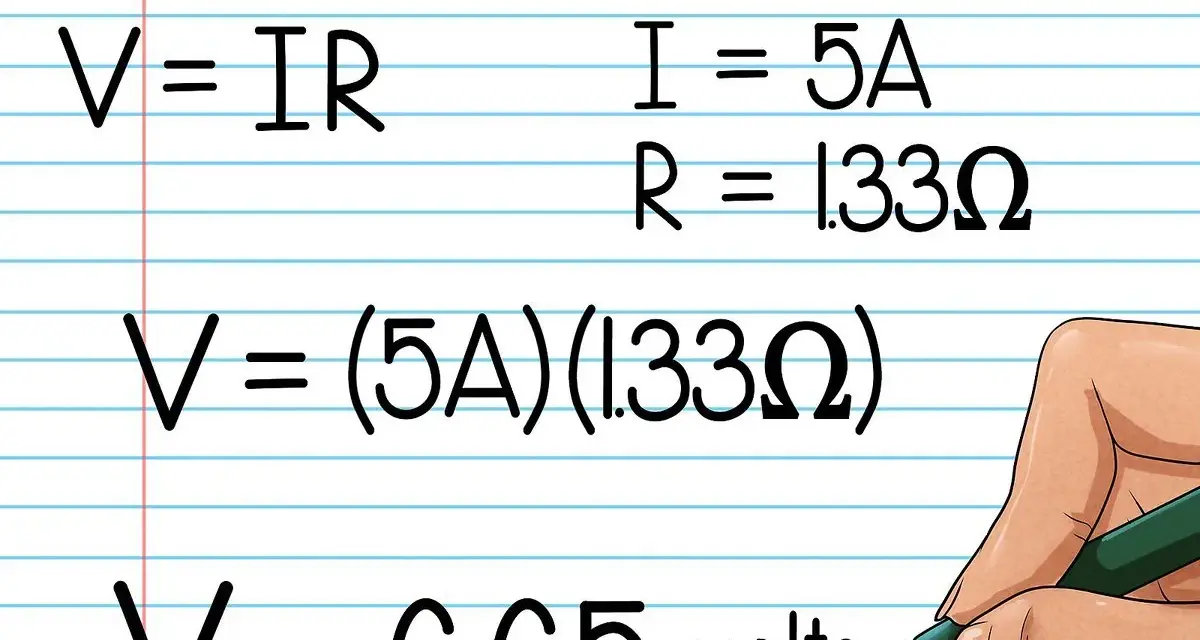

La tension électrique se calcule d’abord avec la loi d’Ohm
Dans un circuit comportant une résistance, la formule de base est U = R × I. U représente la tension en volts, R la résistance en ohms et I l’intensité en ampères. Cette relation suffit pour résoudre une grande partie des exercices de physique et pour vérifier rapidement la cohérence d’un montage simple.
Si une résistance de 120 Ω est traversée par un courant de 0,25 A, la tension vaut 120 × 0,25, soit 30 V. Le calcul est direct, mais il faut impérativement convertir les unités avant de commencer. Une intensité de 250 mA correspond par exemple à 0,25 A.
| Grandeur | Symbole | Unité | Formule isolée |
|---|---|---|---|
| Tension | U | volt, V | U = R × I |
| Résistance | R | ohm, Ω | R = U ÷ I |
| Intensité | I | ampère, A | I = U ÷ R |
Cette loi décrit correctement un dipôle ohmique, comme une résistance classique, dans les conditions où sa valeur reste stable. Une lampe à filament, une diode ou un moteur ne se comportent pas toujours de manière aussi simple. Dans ces cas, la relation entre tension et courant peut varier avec la température, le sens du courant ou la vitesse de rotation.
Exemple avec une alimentation basse tension
Une résistance de 470 Ω est alimentée par un courant de 20 mA. Après conversion, 20 mA devient 0,020 A. La tension nécessaire est donc 470 × 0,020 = 9,4 V. Cette méthode permet notamment de choisir une alimentation adaptée ou de contrôler le résultat d’une mesure.
Comment déterminer une tension dans un circuit en série
Dans un montage en série, les composants sont placés les uns à la suite des autres et le même courant traverse chacun d’eux. La tension du générateur se partage entre les résistances selon leurs valeurs. La somme des tensions partielles retrouve toujours la tension totale, conformément à la loi des mailles.
Pour deux résistances, on peut utiliser le pont diviseur de tension. La tension aux bornes de R₁ se calcule ainsi :
U₁ = U × R₁ ÷ (R₁ + R₂)
Imaginons une source de 12 V avec R₁ = 1 kΩ et R₂ = 2 kΩ. La tension sur R₁ vaut 12 × 1 ÷ 3, soit 4 V. R₂ reçoit alors 8 V. Le composant qui possède la résistance la plus élevée reçoit donc la plus grande part de la tension.
On peut aussi procéder avec la loi d’Ohm. La résistance équivalente vaut R₁ + R₂, puis on calcule le courant total avant de déterminer la chute de tension sur chaque élément. Cette seconde méthode est souvent plus facile à suivre lorsqu’un circuit comporte plusieurs composants.
Lire aussi : Comment fonctionne une pile électrochimique ?
La chute de tension dans un câble
Un fil électrique possède lui aussi une résistance, même faible. Lorsqu’un courant important le traverse, une partie de la tension se perd dans le câble. Pour une résistance de ligne de 0,4 Ω parcourue par 5 A, la chute de tension atteint 2 V.
Cette perte peut expliquer le ralentissement d’un moteur, une baisse de luminosité ou le mauvais fonctionnement d’un appareil éloigné de son alimentation. La longueur du câble, sa section, le matériau utilisé et l’intensité transportée jouent tous un rôle. Pour une installation réelle, je ne me contente jamais de la tension nominale de l’alimentation, je vérifie aussi la tension disponible au niveau du récepteur.
La règle à retenir pour un circuit en parallèle
Dans un circuit en parallèle, chaque branche est reliée aux mêmes deux points électriques. La tension est donc identique sur chaque branche. Si une batterie de 9 V alimente trois résistances montées en parallèle, chacune reçoit 9 V, même si les intensités qui les traversent sont différentes.
La loi d’Ohm permet ensuite de calculer le courant de chaque branche. Une résistance de 100 Ω sous 9 V laisse passer 0,09 A, tandis qu’une résistance de 300 Ω sous la même tension ne laisse passer que 0,03 A. La branche de plus faible résistance absorbe donc davantage de courant.
Pour deux résistances en parallèle, la résistance équivalente est :
Req = (R₁ × R₂) ÷ (R₁ + R₂)
Avec 100 Ω et 300 Ω, on obtient une résistance équivalente de 75 Ω. Elle est toujours inférieure à la plus petite résistance du montage. C’est un contrôle rapide très utile pour repérer une erreur de calcul.
Quelle différence entre tension continue et tension alternative
Une tension continue garde la même polarité, comme celle fournie par une pile ou une batterie. Une tension alternative change périodiquement de sens. Cette différence compte lorsqu’on mesure une prise, une alimentation à découpage ou un signal issu d’un générateur.
En France, la tension domestique est généralement donnée comme 230 V efficaces à une fréquence de 50 Hz. Pour une tension alternative sinusoïdale, la valeur maximale est supérieure à la valeur affichée par un multimètre. Elle se calcule avec :
Umax = Ueff × √2
Une tension efficace de 230 V correspond donc à une valeur maximale d’environ 325 V. Cette distinction explique pourquoi il serait dangereux de considérer 230 V comme une limite instantanée. Pour les signaux déformés, un appareil True RMS donne généralement une mesure plus fiable qu’un modèle qui suppose une sinusoïde parfaite.
Dans un exercice, l’énoncé précise souvent s’il faut utiliser la valeur efficace, la valeur maximale ou la valeur crête à crête. Je vérifie toujours ce point avant d’appliquer une formule, car une erreur de type de valeur peut multiplier le résultat par 1,414 ou le diviser par cette même valeur.

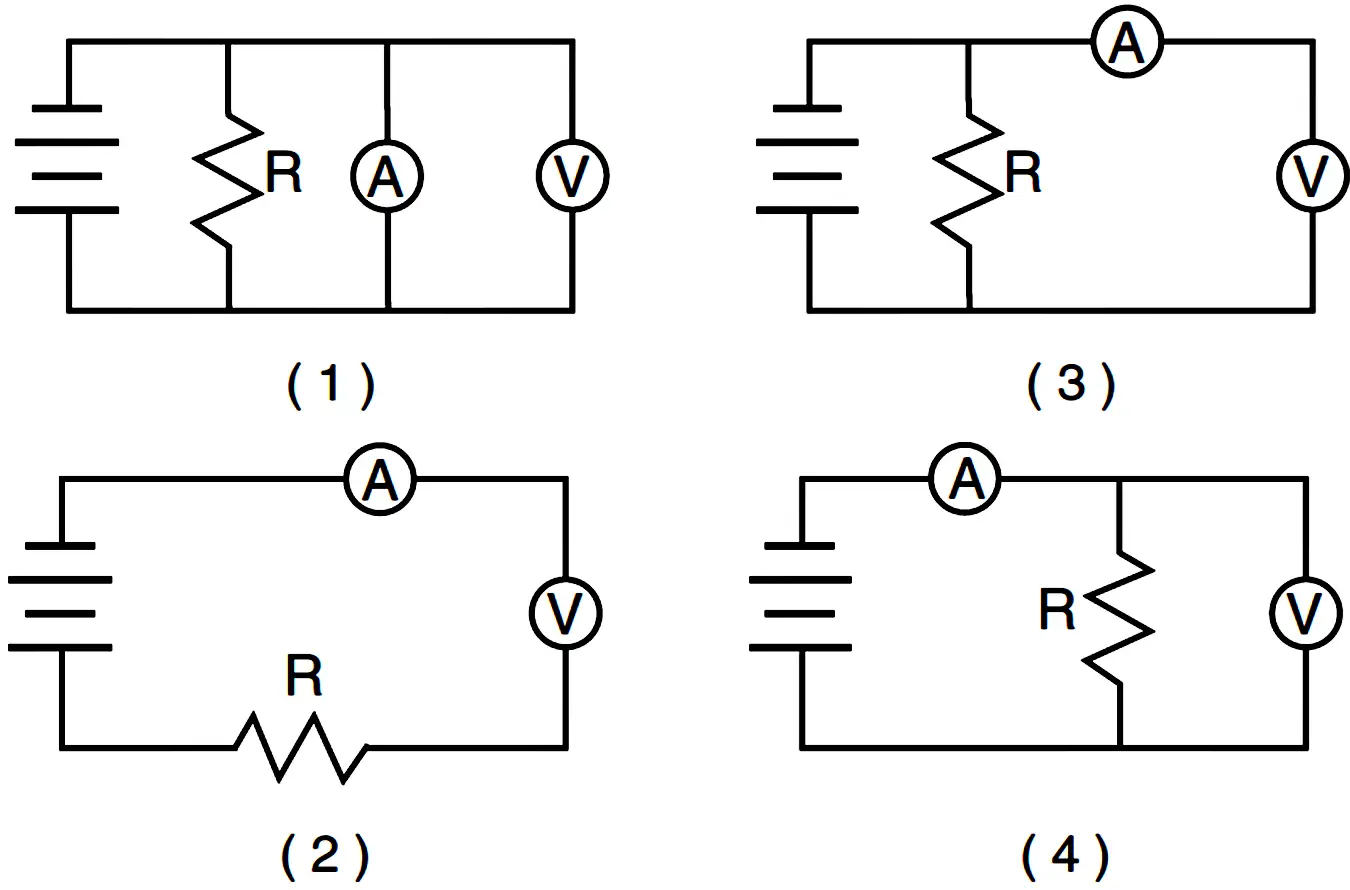

Comment mesurer une tension sans se tromper
Pour mesurer une tension, le multimètre doit être réglé sur le mode V, puis placé en parallèle aux bornes du composant ou de l’alimentation. En courant continu, on choisit V⎓ et on respecte la polarité. En courant alternatif, on sélectionne V~.
- Vérifier le type de courant attendu.
- Brancher le cordon noir sur la borne COM.
- Brancher le cordon rouge sur l’entrée dédiée à la tension.
- Choisir un calibre supérieur à la valeur supposée.
- Placer les pointes de touche sur les deux points à comparer.
Sur une pile de 1,5 V, une lecture de 1,3 V peut être normale selon son état d’usure et la charge appliquée. Sur une alimentation annoncée à 12 V, une valeur très différente peut signaler une panne, une chute dans le câblage ou une mesure réalisée au mauvais endroit. La mesure prend son sens seulement si elle est comparée à la tension attendue dans les mêmes conditions.
La prise secteur demande une prudence particulière. Une tension proche de 230 V peut être mortelle. Je déconseille toute mesure à une personne qui ne maîtrise pas les catégories de sécurité du multimètre, l’état des cordons et la procédure de travail hors tension. Pour un diagnostic domestique, couper l’alimentation et faire intervenir un électricien reste souvent la décision la plus raisonnable.
Les erreurs fréquentes dans un calcul de tension
La première erreur consiste à confondre tension et intensité. La tension représente une différence de potentiel entre deux points, tandis que l’intensité décrit le débit de charges dans le circuit. On ne mesure donc pas ces deux grandeurs de la même manière et on ne branche pas le multimètre selon le même schéma.
- Oublier les conversions entre mA et A, ou entre kΩ et Ω.
- Ajouter les tensions en parallèle alors qu’elles sont identiques sur chaque branche.
- Utiliser la loi d’Ohm sur un composant dont la résistance n’est pas constante sans précaution.
- Confondre valeur efficace et valeur maximale en courant alternatif.
- Brancher un ampèremètre en parallèle, ce qui peut provoquer un court-circuit.
Une vérification simple consiste à contrôler les unités et les ordres de grandeur. Une petite carte électronique fonctionnant sous 5 V ne devrait pas présenter soudainement plusieurs centaines de volts. De même, une résistance de forte valeur parcourue par une faible intensité ne peut pas produire une tension énorme sans que l’alimentation fournisse réellement cette énergie.
Relier tension et puissance pour interpréter le résultat
Une tension calculée ne suffit pas toujours pour savoir si un composant peut fonctionner. Il faut parfois déterminer la puissance électrique avec P = U × I. Pour une résistance, on peut aussi utiliser P = U² ÷ R ou P = R × I².
Une résistance soumise à 12 V et traversée par 0,2 A dissipe 2,4 W. Une résistance standard de 0,25 W serait alors très insuffisante, même si le calcul de tension est exact. Il faut choisir un composant capable de supporter la puissance avec une marge raisonnable.
Cette approche relie le calcul théorique à la réalité du montage. Une tension correcte, mais associée à une puissance excessive, peut provoquer un échauffement, une dégradation de l’isolant ou une panne. C’est souvent ce contrôle final qui fait la différence entre un circuit qui fonctionne sur le papier et un circuit fiable.
Passer d’une formule à un diagnostic fiable
Pour calculer une tension, je commence par identifier le montage, puis je relève les valeurs connues et les unités. J’applique ensuite la loi d’Ohm ou la règle adaptée au circuit, avant de comparer le résultat avec une mesure et avec les limites des composants.
La formule U = R × I est le point de départ, pas une réponse universelle à tous les circuits. En série, je répartis les tensions. En parallèle, je conserve la même tension sur chaque branche. En alternatif, je distingue la valeur efficace de la valeur maximale. Ces trois réflexes évitent l’essentiel des erreurs.
Enfin, dès qu’il est question du secteur ou d’une énergie importante, le calcul ne remplace pas les règles de sécurité. Une mesure théoriquement simple peut devenir dangereuse à cause d’un mauvais calibre, d’un cordon endommagé ou d’un branchement incorrect. La meilleure méthode reste celle qui produit un résultat juste sans exposer la personne ni le matériel.
