Quand une vibration se répète avec régularité, sa représentation prend souvent la forme d’une courbe douce et parfaitement périodique. Une onde sinusoïdale permet alors de relier simplement mouvement, son, électricité et propagation dans l’espace. Je présente ici ses paramètres, ses équations, ses applications et les erreurs à éviter pour l’interpréter correctement.
Les repères essentiels pour lire une sinusoïde
- L’amplitude A mesure l’écart maximal par rapport à la position moyenne.
- La période T correspond à la durée d’un cycle complet.
- La fréquence f indique le nombre de cycles par seconde, avec f = 1/T.
- La pulsation ω vaut 2πf et s’exprime en radians par seconde.
- La longueur d’onde λ mesure la distance entre deux points en phase.
Pourquoi cette courbe décrit-elle une oscillation périodique
Une grandeur physique varie de façon sinusoïdale lorsqu’elle revient au même état après un intervalle de temps constant. La courbe monte jusqu’à un maximum, redescend par la valeur moyenne, atteint un minimum, puis recommence. Un cycle complet contient donc une oscillation entière, et non seulement une montée ou une descente.
La forme mathématique la plus courante est y(t) = A sin(ωt + φ). Ici, y(t) représente la grandeur observée à l’instant t, par exemple le déplacement d’un point, la pression de l’air ou la tension électrique.
Il ne faut pas confondre la courbe avec l’objet physique lui-même. Le tracé est une représentation graphique d’une variation. Pour une onde sonore, par exemple, la sinusoïde peut représenter l’évolution de la pression en un point, tandis que l’air oscille réellement autour de sa pression moyenne.
Comment interpréter amplitude, période et fréquence
L’amplitude indique l’importance de la variation
L’amplitude A est la distance entre la valeur moyenne et le maximum de la courbe. Si un déplacement oscille entre -2 cm et +2 cm, son amplitude est de 2 cm, et non de 4 cm. L’écart total entre le minimum et le maximum est parfois appelé valeur crête à crête.
Dans un signal électrique, l’amplitude peut être exprimée en volts. Pour un son, elle est liée à l’importance de la variation de pression, mais elle ne suffit pas à déterminer seule le niveau sonore perçu, qui dépend aussi de la sensibilité de l’oreille et des conditions d’écoute.
La période mesure la durée d’un motif
La période T est le temps séparant deux maxima successifs, deux minima successifs ou deux passages identiques dans le même sens. Elle s’exprime en secondes. Une période de 0,02 s signifie que le phénomène réalise un cycle complet en 20 millisecondes.
La fréquence est l’inverse de la période. Pour T = 0,02 s, on obtient f = 1/T = 50 Hz. Le signal effectue donc 50 cycles par seconde, ce qui correspond notamment à la fréquence du réseau électrique utilisé en France.
La pulsation facilite les calculs
La pulsation ω = 2πf s’exprime en radians par seconde. Elle indique la vitesse à laquelle la phase évolue. Pour un signal de 50 Hz, ω vaut environ 314 rad/s.
Dans la pratique, je conseille de conserver la fréquence en hertz pour décrire le phénomène et d’utiliser la pulsation dans les équations. Cela évite une confusion fréquente entre f, qui compte les cycles, et ω, qui compte l’avancement angulaire du sinus.
| Grandeur | Symbole | Unité | Relation utile |
|---|---|---|---|
| Amplitude | A | Unité de la grandeur mesurée | Écart maximal à la valeur moyenne |
| Période | T | Seconde | T = 1/f |
| Fréquence | f | Hertz | f = 1/T |
| Pulsation | ω | rad/s | ω = 2πf |
| Phase initiale | φ | radian | Décalage à t = 0 |
Que change la phase dans la représentation
La phase initiale φ indique où se trouve le signal au moment choisi comme origine des temps. Deux signaux peuvent avoir la même amplitude et la même fréquence, tout en étant décalés l’un par rapport à l’autre. La phase sert précisément à décrire ce décalage.
Les expressions A sin(ωt) et A cos(ωt) décrivent le même type d’oscillation. Elles diffèrent simplement par un déphasage de π/2, soit 90 degrés. Une fonction cosinus commence au maximum lorsque t = 0, tandis qu’un sinus sans phase initiale commence par zéro.
En phase ou en opposition de phase
Deux signaux de même fréquence sont en phase lorsqu’ils atteignent leurs maxima et leurs minima au même moment. Ils sont en opposition de phase lorsqu’un signal est au maximum pendant que l’autre est au minimum, ce qui correspond à un déphasage de π radians.
Ce détail devient décisif lorsqu’on additionne des signaux. Deux vibrations en phase peuvent renforcer fortement l’amplitude résultante. Deux vibrations en opposition peuvent au contraire se réduire, voire s’annuler si leurs amplitudes sont identiques. C’est le principe derrière certaines interférences et certains systèmes de réduction active du bruit.
Comment décrire une propagation dans l’espace
Une simple fonction du temps décrit ce que l’on observe en un point fixe. Pour représenter une onde qui se déplace selon l’axe x, on utilise plutôt une expression comme y(x,t) = A sin(ωt - kx + φ).

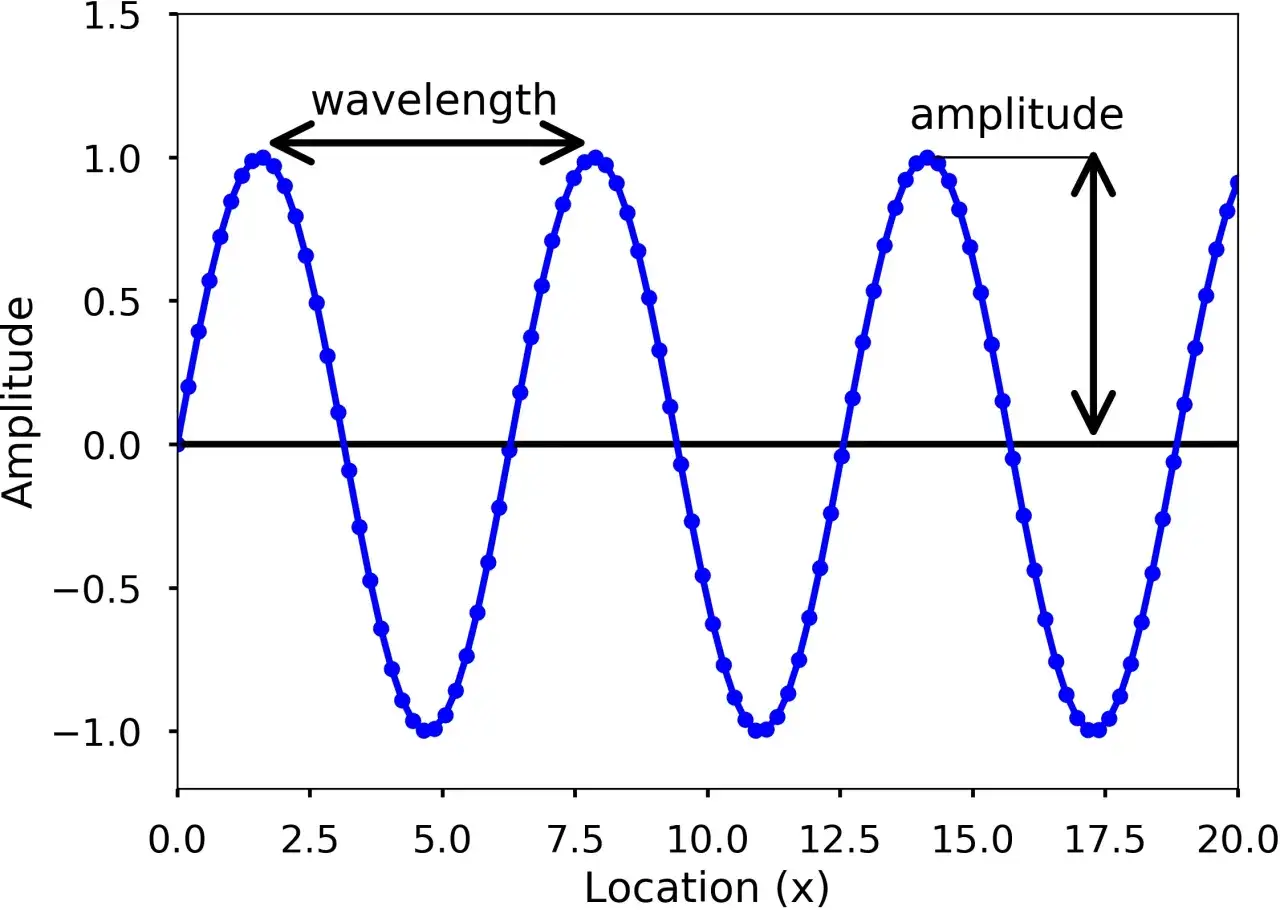

Le terme k = 2π/λ est le nombre d’onde. La longueur d’onde λ est la distance entre deux points qui vibrent de la même façon au même instant, par exemple deux crêtes successives.
La relation fondamentale entre célérité, longueur d’onde et fréquence est v = λf. Si une onde se propage à 340 m/s avec une fréquence de 170 Hz, sa longueur d’onde vaut 2 m. La fréquence reste imposée par la source, tandis que la longueur d’onde peut changer lorsque l’onde entre dans un autre milieu où sa célérité est différente.
Périodicité temporelle et périodicité spatiale
Une courbe obtenue avec un microphone en fonction du temps permet de mesurer la période et la fréquence. Une photographie de la forme de l’onde à un instant donné permet plutôt de mesurer la longueur d’onde. Ces deux graphiques ne répondent pas à la même question, même si leur allure peut sembler identique.
Je vois souvent l’erreur suivante dans les exercices. L’élève lit une distance entre deux crêtes sur un graphique temporel et l’appelle longueur d’onde. Il faut d’abord vérifier les axes : une distance en mètres indique λ, alors qu’un intervalle en secondes indique T.
Quels phénomènes physiques utilisent une sinusoïde
Le son pur
Un son pur produit par un générateur peut être modélisé par une variation sinusoïdale de la pression de l’air. Une fréquence de 440 Hz correspond au la de référence utilisé en musique, tandis qu’une augmentation de la fréquence rend le son plus aigu.
L’amplitude influence principalement l’intensité de la vibration. Un son réel est toutefois rarement parfaitement sinusoïdal, car il contient souvent des harmoniques, c’est-à-dire des fréquences multiples de la fréquence fondamentale. C’est cette combinaison qui contribue au timbre d’un instrument.
Le courant alternatif
La tension du secteur est approximativement sinusoïdale. Cette forme facilite le transport et la transformation de l’énergie électrique au moyen de transformateurs. Dans les installations réelles, des distorsions peuvent apparaître à cause des appareils électroniques, des moteurs ou des charges non linéaires.
Les vibrations mécaniques
Un système masse-ressort proche de son équilibre peut effectuer des oscillations presque sinusoïdales. Cette approximation devient particulièrement pertinente pour de petites amplitudes et lorsqu’on néglige les frottements importants.
La même idée sert à étudier les vibrations de structures, les suspensions ou certains capteurs. Elle devient moins fiable lorsque le mouvement est fortement amorti, non linéaire ou soumis à une excitation irrégulière.
Lire aussi : Comment calculer une vitesse avec la formule v = d / t ?
Les ondes électromagnétiques
Les champs électrique et magnétique d’une onde électromagnétique plane peuvent être décrits par des fonctions sinusoïdales. Les ondes radio, la lumière et les micro-ondes appartiennent à cette famille, mais leurs fréquences et leurs longueurs d’onde sont très différentes.
Comment lire une sinusoïde sans se tromper
Pour analyser une courbe expérimentale, je commence toujours par les axes et leurs unités. Ensuite, je repère la valeur moyenne, mesure l’écart vertical jusqu’à une crête, puis choisis deux points identiques consécutifs pour déterminer la période.
- Lire l’échelle verticale et identifier la valeur moyenne.
- Mesurer l’écart entre cette moyenne et une crête pour obtenir A.
- Repérer deux maxima consécutifs afin de calculer T.
- Utiliser f = 1/T pour obtenir la fréquence.
- Calculer éventuellement ω avec ω = 2πf.
Si le graphique présente plusieurs oscillations, mesurer la durée de cinq ou dix périodes puis diviser par leur nombre donne souvent un résultat plus précis. Cette méthode réduit l’erreur de lecture, surtout lorsque la courbe est épaisse ou que l’écran de mesure possède peu de graduations.
Il faut aussi distinguer amplitude et valeur efficace. Pour une sinusoïde centrée de tension, la valeur efficace vaut Ueff = Umax/√2. Employer l’une à la place de l’autre peut fausser un calcul de puissance, même si les deux grandeurs proviennent du même signal.
Ce que la sinusoïde simplifie et ce qu’elle ne dit pas
La sinusoïde est un modèle extrêmement efficace, mais elle ne décrit pas automatiquement tous les phénomènes périodiques. Un signal carré, une vibration déformée ou une impulsion répétée ne possède pas une seule fréquence et une seule amplitude. On peut néanmoins le représenter comme une somme de sinusoïdes grâce à l’analyse de Fourier.
Cette décomposition permet de comprendre pourquoi un son complexe possède un timbre ou pourquoi un signal électrique déformé contient des harmoniques. Elle ne signifie pas que le phénomène réel est composé de petits signaux indépendants, mais qu’une combinaison mathématique de sinusoïdes permet de le décrire avec précision.
Le modèle devient également insuffisant si l’amplitude varie fortement au cours du temps, si la fréquence change ou si la propagation rencontre des réflexions et des obstacles. Dans ces situations, je vérifie d’abord si l’on parle d’un régime sinusoïdal stable, d’une onde progressive ou d’un signal modulé.
Le bon réflexe pour interpréter une courbe sinusoïdale
Pour retenir l’essentiel, il suffit de relier chaque information graphique à une grandeur précise. La hauteur de la courbe donne l’amplitude, sa répétition dans le temps donne la période, et le nombre de répétitions par seconde donne la fréquence.
Lorsqu’il y a propagation, j’ajoute la longueur d’onde et la célérité avec la relation v = λf. Cette lecture en deux dimensions évite la plupart des confusions entre ce qui se passe en un point et ce qui se répète dans l’espace.
Une courbe sinusoïdale n’est donc pas seulement un dessin familier des mathématiques. C’est un modèle compact qui permet de passer d’une mesure à une interprétation physique, à condition de vérifier les axes, les unités, la phase et les limites de l’approximation.
