Quand un portail coulissant s’ouvre, qu’un robot avance ou qu’une lampe s’allume, une simple commande déclenche en réalité plusieurs transformations physiques. La chaîne d’énergie en technologie permet de suivre ce parcours depuis la source jusqu’à l’action finale, d’identifier le rôle de chaque composant et de comprendre où apparaissent les pertes. Je vous propose ici une lecture concrète, avec des exemples de moteur, de vérin et de système automatisé.
Le parcours de l’énergie devient simple à lire en quatre fonctions
- Alimenter fournit l’énergie nécessaire au système.
- Distribuer commande et module cette énergie selon les ordres reçus.
- Convertir transforme l’énergie, par exemple de l’électricité en mouvement.
- Transmettre adapte et conduit le mouvement jusqu’à l’effecteur.
- Le rendement diminue à chaque étape à cause des frottements, de la chaleur et des pertes électriques.
À quoi sert une chaîne d’énergie en technologie
Une chaîne d’énergie décrit les opérations qui permettent à un objet technique de réaliser une action. Elle ne se limite donc pas à la présence d’une batterie ou d’un moteur. Elle montre comment une énergie disponible devient un effet utile, comme soulever une charge, déplacer une pièce ou produire de la lumière.

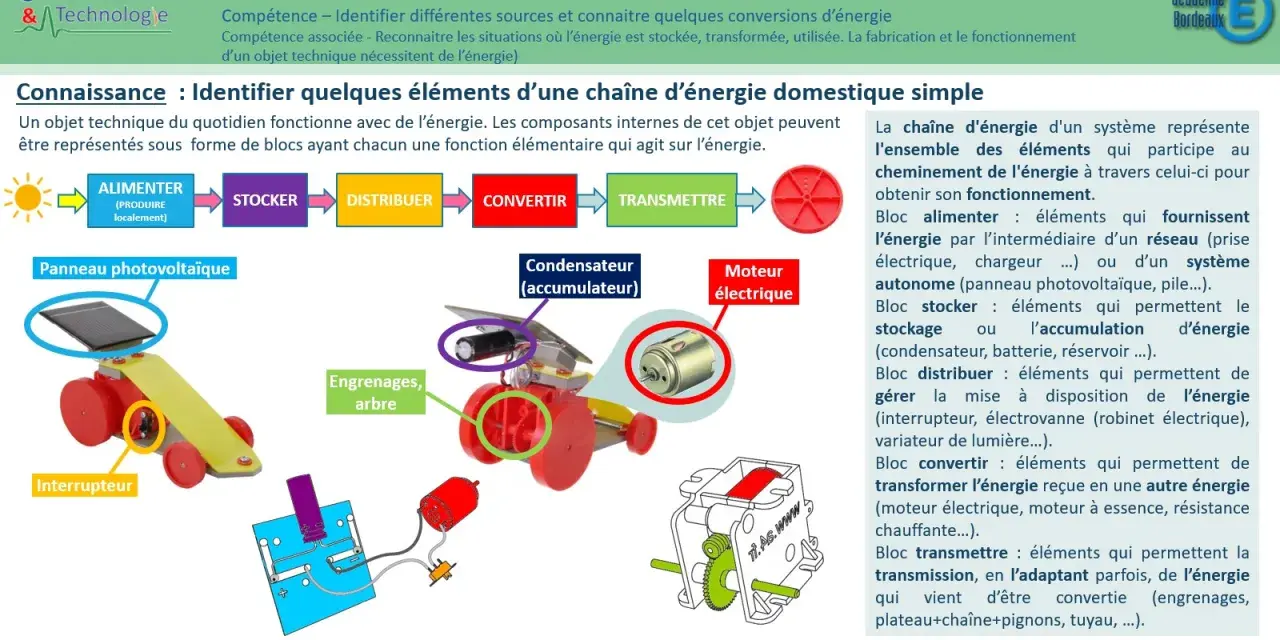

Dans les cours de technologie et de sciences de l’ingénieur, on retient généralement quatre fonctions principales. Certains schémas ajoutent le stockage ou l’action finale, mais le cœur du raisonnement reste le même. Une présentation pédagogique de l’académie de Limoges distingue ainsi l’alimentation, la distribution, la conversion et la transmission.
| Fonction | Rôle physique | Exemples de composants |
|---|---|---|
| Alimenter | Fournir une énergie exploitable | Batterie, secteur, panneau solaire, compresseur |
| Distribuer | Autoriser, couper ou moduler le passage | Interrupteur, relais, variateur, distributeur hydraulique |
| Convertir | Changer la forme de l’énergie | Moteur, vérin, résistance chauffante, lampe |
| Transmettre | Conduire ou adapter l’énergie utile | Engrenages, courroie, chaîne, crémaillère, arbre |
La différence avec la chaîne d’information est essentielle. La chaîne d’information acquiert une mesure, la traite puis envoie une consigne. La chaîne d’énergie exécute cette consigne avec des composants capables de fournir une puissance réelle. Un capteur peut détecter un obstacle, mais c’est le moteur, le vérin ou l’électroaimant qui produit l’action.
Les quatre fonctions à distinguer sans les confondre
Alimenter l’installation
Alimenter consiste à mettre à disposition une forme d’énergie adaptée. Il peut s’agir d’une tension électrique de 5 V pour une carte électronique, de 230 V pour un moteur domestique, d’air comprimé pour un vérin pneumatique ou de carburant pour un moteur thermique.
La source doit fournir la bonne tension, pression ou quantité d’énergie. Une batterie de tension correcte mais incapable de délivrer assez de courant fera chuter les performances. De la même manière, un compresseur sous-dimensionné ne permettra pas à un vérin de pousser avec la force attendue.
Distribuer et moduler
La distribution ne signifie pas seulement conduire l’énergie dans un câble ou un tuyau. Elle consiste surtout à décider quand et dans quelle proportion l’actionneur reçoit cette énergie. Un relais fonctionne comme un interrupteur commandé électriquement, tandis qu’un variateur ajuste la vitesse d’un moteur.
Dans un portail automatique, la carte de commande reçoit l’ordre d’ouverture, puis active le relais ou le variateur. Le moteur ne reçoit donc pas nécessairement une alimentation permanente. Cette distinction explique pourquoi un moteur en bon état peut rester immobile si le préactionneur, c’est-à-dire l’organe qui module l’énergie, est défaillant.
Convertir l’énergie
La conversion change la forme de l’énergie pour la rendre utile à l’action. Un moteur électrique transforme principalement une énergie électrique en énergie mécanique de rotation. Un vérin transforme une énergie pneumatique ou hydraulique en mouvement de translation.La conversion n’est jamais parfaitement idéale. Une partie de l’énergie devient de la chaleur, du bruit ou des vibrations. Cette perte explique pourquoi un moteur chauffe lorsqu’il fonctionne longtemps, surtout s’il travaille près de sa charge maximale.
Transmettre jusqu’à l’effecteur
La transmission conduit le mouvement jusqu’à l’organe qui agit directement sur le système. Un engrenage peut réduire la vitesse et augmenter le couple, une courroie peut éloigner deux arbres et une crémaillère peut transformer une rotation en translation.
Je conseille de regarder cette étape avec attention, car elle est souvent sous-estimée. Un moteur puissant ne garantit pas une action efficace si la courroie patine, si les engrenages sont mal alignés ou si les frottements absorbent une partie importante de l’énergie.
Ce que les grandeurs physiques révèlent sur le fonctionnement
Pour analyser une chaîne d’énergie, il faut relier les composants aux grandeurs physiques qu’ils manipulent. En électricité, la puissance s’écrit P = U × I, avec la tension U en volts et l’intensité I en ampères. Un appareil alimenté sous 24 V et consommant 2 A reçoit donc une puissance électrique de 48 W.
Pour un mouvement de translation, on utilise souvent la relation P = F × v. La force F est exprimée en newtons et la vitesse v en mètres par seconde. Un vérin exerçant 500 N à 0,02 m/s fournit ainsi 10 W de puissance mécanique utile, hors pertes.Dans un mouvement de rotation, la puissance mécanique vaut P = C × ω. C représente le couple en newtons-mètres et ω la vitesse angulaire en radians par seconde. Un réducteur diminue généralement la vitesse de rotation pour augmenter le couple disponible à la sortie.
Le rendement permet de mesurer la part réellement récupérée. Il se calcule avec la relation η = puissance utile / puissance reçue. Si un moteur reçoit 100 W et restitue 80 W sous forme mécanique, son rendement est de 0,80, soit 80 %. Avec plusieurs composants, les rendements se multiplient, ce qui rend les pertes cumulées rapidement visibles.
Un calcul simple aide à éviter les erreurs de dimensionnement. Pour une chaîne composée de trois éléments affichant chacun un rendement de 90 %, le rendement global n’est pas 90 %, mais environ 73 %, car 0,9 × 0,9 × 0,9 donne 0,729. Cette différence devient importante dans une machine qui fonctionne plusieurs heures par jour.
Trois exemples pour suivre le parcours complet
Le portail motorisé
Le réseau électrique ou la batterie assure la fonction alimenter. La carte électronique et le relais distribuent l’énergie au moteur selon les informations reçues des télécommandes et des capteurs.
Le moteur réalise la conversion électrique-mécanique. Un réducteur ralentit sa rotation et augmente le couple, puis un pignon entraîne une crémaillère ou un bras articulé. L’effecteur est finalement le vantail qui se déplace. Si le portail force, il faut donc examiner les charnières, le rail et la transmission avant d’accuser automatiquement le moteur.
Le vélo à assistance électrique
La batterie stocke l’énergie électrique et l’alimente vers le contrôleur. Celui-ci distribue le courant au moteur en fonction du niveau d’assistance, de la vitesse et du pédalage détecté. Le moteur convertit l’électricité en rotation.
La transmission mécanique comprend ensuite le pignon, la chaîne et la roue. Le cycliste ressent directement les pertes lorsque la chaîne est mal lubrifiée ou lorsque les pneus sont sous-gonflés. Ici, une petite amélioration mécanique peut parfois apporter plus de confort qu’une batterie plus grande.
Lire aussi : Loi phénoménologique de Newton - formule et exemple
Le bras robotisé
Dans un bras robotisé électrique, l’alimentation fournit la tension aux variateurs. Ces derniers modulent le courant envoyé aux moteurs, qui convertissent l’énergie électrique en rotation au niveau des articulations.
Des réducteurs transmettent le couple aux segments du bras. L’action finale peut être une prise, une rotation ou un déplacement précis d’une pièce. Le système doit combiner puissance, précision et contrôle thermique, car un moteur capable de porter une charge ne sera pas forcément assez précis pour la positionner correctement.
Comment repérer une panne ou une mauvaise conception
Le diagnostic devient plus rapide lorsqu’on suit la chaîne dans l’ordre. Je commence par vérifier la source, puis la présence d’énergie à l’entrée du distributeur, la commande de l’actionneur et enfin la transmission mécanique. Cette méthode évite de remplacer un moteur alors que la panne vient simplement d’un fusible, d’un relais ou d’un câble coupé.
- Vérifier l’alimentation avec la tension attendue et, si nécessaire, la capacité à fournir le courant demandé.
- Contrôler la distribution en observant l’interrupteur, le relais, le variateur ou l’électrovanne.
- Tester l’actionneur en recherchant une surchauffe, un bruit anormal ou une absence de mouvement.
- Inspecter la transmission pour détecter un blocage, un jeu excessif, un patinage ou un mauvais alignement.
- Comparer la puissance utile avec la charge réelle et les conditions de fonctionnement.
Une erreur fréquente consiste à confondre énergie et puissance. Une batterie peut stocker beaucoup d’énergie, exprimée en wattheures, tout en étant incapable de fournir instantanément la puissance nécessaire. À l’inverse, une alimentation peut délivrer une forte puissance pendant quelques secondes sans offrir une grande autonomie.
Il faut aussi respecter les conditions de sécurité. Les circuits secteur, les systèmes hydrauliques sous pression et les mécanismes à fort couple peuvent provoquer des blessures. Pour une installation domestique ou industrielle, je recommande de couper l’énergie avant toute intervention et de laisser les mesures sous tension à une personne compétente.
Le bon réflexe pour analyser n’importe quel système
Pour étudier une chaîne d’énergie, je dessine d’abord une flèche allant de la source vers l’action finale. J’inscris ensuite chaque bloc avec sa forme d’énergie dominante, par exemple électrique, hydraulique, mécanique ou thermique. Cette représentation fait apparaître les conversions, les adaptations et les endroits où le rendement peut chuter.
La question la plus utile n’est pas seulement « quel composant est présent ? », mais quelle énergie entre, quelle énergie sort et avec quelle puissance. Une fois ce raisonnement acquis, un portail, une voiture électrique, une pompe ou un robot se lisent avec la même logique. On comprend alors qu’une technologie fiable dépend autant du dimensionnement, de la transmission et des pertes que de l’actionneur lui-même.
