Moteur à courant continu - comprendre vitesse et couple

Une batterie de 12 V peut faire tourner une roue, une pompe ou un petit robot, mais le résultat dépend largement de la manière dont l’énergie électrique est transformée en mouvement. Le moteur à courant continu permet de comprendre cette conversion très concrètement, depuis le rôle des aimants et du rotor jusqu’au réglage de la vitesse, au choix du couple et aux limites des balais. Je présente ici son fonctionnement physique, ses principales variantes et les critères pratiques à vérifier avant de l’utiliser.

Comment fonctionne un moteur alimenté en courant continu

Le fonctionnement repose sur une idée simple de l’électromagnétisme. Lorsqu’un conducteur parcouru par un courant se trouve dans un champ magnétique, il subit une force. Dans le moteur, ces forces produisent un couple électromagnétique qui fait tourner le rotor.

La partie fixe, appelée stator, crée le champ magnétique à l’aide d’aimants permanents ou d’un bobinage d’excitation. La partie tournante, le rotor ou induit, porte les bobines alimentées. Dans un modèle classique, le courant passe vers le rotor par deux balais en carbone qui frottent sur un collecteur en cuivre.

Le collecteur joue le rôle d’un inverseur mécanique. Il change le sens du courant dans les bobines au moment approprié afin que le couple reste orienté dans le même sens. Sans cette commutation, le rotor finirait par osciller autour d’une position au lieu de réaliser une rotation continue.

J’utilise souvent l’image d’une succession de petites poussées magnétiques. Chaque bobine reçoit une poussée, arrive dans une zone où son action devient moins efficace, puis le collecteur alimente la bobine suivante. Plus le rotor comporte de bobines, plus la rotation paraît régulière et moins le couple présente d’à-coups.

Les éléments qui jouent un rôle réel

• Les aimants ou l’inducteur créent le flux magnétique.
• Le rotor bobiné transforme l’action magnétique en mouvement.
• Le collecteur inverse la connexion des bobines pendant la rotation.
• Les balais transmettent le courant entre la partie fixe et la partie mobile.
• L’arbre transmet le couple à la charge, parfois par l’intermédiaire d’un réducteur.

Les équations qui relient tension, vitesse et couple

Le modèle électrique de base s’écrit U = E + R I, lorsque l’on néglige momentanément l’inductance. U est la tension appliquée, R la résistance de l’induit, I le courant et E la force contre-électromotrice, souvent appelée fcem.

Cette fcem apparaît dès que le rotor tourne. Elle s’oppose à la tension d’alimentation et augmente avec la vitesse selon la relation E = K_Eω, où ω représente la vitesse angulaire. Au démarrage, ω vaut presque zéro, donc la fcem ne limite pas encore le courant. C’est la raison pour laquelle un moteur peut absorber un courant de démarrage plusieurs fois supérieur au courant nominal.

Le couple électromagnétique suit une autre relation essentielle, C = K_CI, lorsque le flux magnétique reste constant. Une charge plus résistante ralentit donc le rotor, fait baisser la fcem et provoque une hausse du courant. Le moteur fournit alors davantage de couple, jusqu’à atteindre une limite imposée par la température, l’alimentation ou la mécanique.

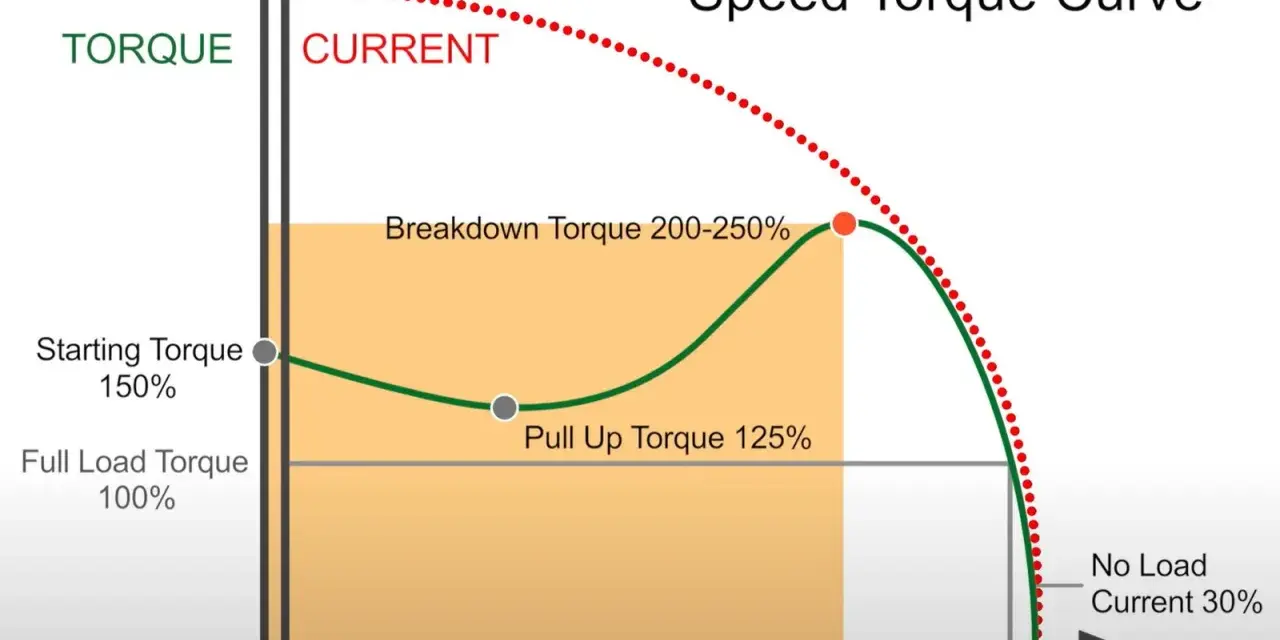

Dans une approximation simple, la vitesse augmente avec la tension et diminue lorsque le couple demandé augmente. Cela explique pourquoi un moteur de 12 V ne tourne pas exactement à la même vitesse à vide et sous charge. Je conseille toujours de lire la courbe vitesse-couple plutôt que de retenir uniquement la vitesse annoncée sur l’étiquette.

Ces relations restent un modèle. Les frottements, les pertes dans le fer, la chute de tension aux balais et l’échauffement modifient le comportement réel. Pour un calcul précis, je tiens aussi compte de l’inertie de la charge et du temps d’accélération.

Balais, excitation et technologie sans balais

Tous les moteurs alimentés en continu ne répondent pas exactement au même cahier des charges. Le choix entre une machine à balais, un modèle sans balais ou une architecture d’excitation particulière dépend surtout de la durée de fonctionnement, de la vitesse, du bruit et de la précision attendue.

Le modèle à balais reste pertinent lorsqu’il faut démarrer rapidement avec peu d’électronique. En revanche, pour une machine qui doit tourner plusieurs milliers d’heures, dans un environnement poussiéreux ou à grande vitesse, je privilégie généralement la version sans balais, malgré la nécessité d’ajouter un contrôleur.

Il ne faut toutefois pas confondre un moteur BLDC avec un simple moteur auquel on aurait retiré les balais. La commutation existe toujours, mais elle est réalisée électroniquement par un variateur qui commande les phases du stator selon la position du rotor.

Comment régler la vitesse et inverser le sens de rotation

Pour modifier la vitesse d’un petit moteur à balais, la méthode la plus propre consiste à utiliser une commande PWM. Elle applique rapidement la tension sous forme d’impulsions et fait varier la valeur moyenne reçue par le moteur. Cette solution limite souvent les pertes par rapport à une résistance placée en série.

Une alimentation directement branchée convient pour un essai simple, mais elle ne protège pas forcément le moteur. Le contrôleur doit être capable de supporter le courant nominal et surtout le courant de démarrage. Une marge de sécurité de 20 à 30 % sur le courant maximal est une précaution raisonnable, à confirmer avec la documentation du fabricant.

Lire aussi : Mouvement curviligne - vitesse, accélération et exercices

Les précautions de branchement

1. Vérifier que la tension de l’alimentation correspond à la tension nominale du moteur.
2. Contrôler le courant maximal fourni par le contrôleur.
3. Ajouter un fusible adapté près de la source d’énergie.
4. Prévoir une diode de roue libre avec une commande qui ne l’intègre pas déjà.
5. Tester d’abord à vide, puis augmenter progressivement la charge.

L’inversion du sens se fait en inversant la polarité aux bornes d’un moteur à aimants permanents. Avec un pont en H, cette inversion devient électronique et peut être commandée par un microcontrôleur. Je déconseille de changer brutalement de sens à pleine vitesse, car le courant transitoire et le choc mécanique peuvent endommager l’étage de puissance ou les engrenages.

Si la vitesse doit rester constante malgré les variations de charge, une boucle de régulation avec capteur de vitesse est préférable. Sans capteur, le contrôleur agit sur la tension mais ne sait pas réellement si l’arbre tourne à la vitesse demandée.

Comment choisir le bon moteur pour une application

Le premier critère n’est pas la puissance indiquée sur la fiche, mais le point de fonctionnement, c’est-à-dire le couple et la vitesse nécessaires en régime normal. Pour une roue, une pompe ou un mécanisme à vis, il faut aussi examiner le couple au démarrage, souvent bien supérieur au couple en fonctionnement continu.

Un moteur rapide fournit rarement un couple important directement à basse vitesse. Dans ce cas, un motoréducteur réduit la vitesse et augmente le couple disponible, au prix de pertes mécaniques et d’un peu de jeu dans la transmission. Pour un robot mobile, cette solution est souvent plus réaliste qu’un moteur lent très puissant.

Une erreur fréquente consiste à dimensionner le moteur sur la seule consommation mesurée à vide. Cette valeur ne représente presque pas l’effort demandé par la machine. Je mesure plutôt le courant avec la charge réelle et je vérifie que l’échauffement reste acceptable après plusieurs minutes de fonctionnement.

Les usages concrets et les limites à anticiper

Ces motorisations sont très présentes dans les systèmes alimentés par batterie, les jouets, les petits convoyeurs, les pompes, les mécanismes d’ouverture et les équipements de robotique. Leur grande force est la simplicité de commande, surtout avec une source de 6, 12 ou 24 V et un variateur adapté.

Le revers apparaît lorsque le moteur travaille longtemps à fort courant. Les pertes par effet Joule, proportionnelles à R I², font rapidement monter la température. Doubler le courant peut donc multiplier par quatre cette perte résistive, ce qui explique pourquoi un moteur qui fonctionne quelques secondes peut surchauffer en usage continu.

Les balais demandent aussi une surveillance. Une baisse de puissance, des démarrages irréguliers, un bruit de frottement ou des étincelles inhabituelles peuvent signaler une usure du collecteur ou des charbons. Dans un environnement sensible aux perturbations électromagnétiques, il faut parfois ajouter un filtrage et soigner le câblage.

Le rendement réel varie beaucoup selon la taille, la charge et la vitesse. Un petit modèle à balais peut offrir un rendement nettement inférieur à celui d’un BLDC bien commandé, mais ce dernier n’est pas automatiquement meilleur dans toutes les situations. Pour un mouvement intermittent et peu coûteux, la simplicité du premier peut avoir plus de valeur que quelques points de rendement.

Le bon réflexe avant de brancher le moteur

Je retiens une règle simple : choisir le moteur à partir de la charge, du couple de démarrage et du temps de fonctionnement, puis seulement vérifier la tension et la vitesse. Les équations donnent une première compréhension, mais la courbe constructeur, la température et le courant mesuré en situation réelle décident du résultat.

Pour un montage pédagogique ou un petit robot, un modèle à aimants permanents avec commande PWM suffit souvent. Pour une rotation longue, silencieuse et sans entretien régulier, la technologie sans balais mérite davantage d’attention, à condition d’accepter son électronique de commande.
