Une mesure de tension paraît simple, mais une erreur de borne ou de calibre peut fausser le résultat et endommager le multimètre. Je présente ici le branchement d’un voltmètre, le choix des réglages, la lecture des valeurs et les précautions indispensables, avec des exemples sur une pile, une lampe et un circuit alimenté en courant alternatif.
Les règles essentielles pour mesurer une tension sans erreur
- Branchement en parallèle aux bornes du dipôle ou entre les deux points à comparer.
- Placer le cordon noir sur COM et le cordon rouge sur l’entrée V.
- Choisir le mode V⎓ pour le continu et V~ pour l’alternatif.
- Commencer avec un calibre supérieur à la tension supposée.
- Ne jamais mesurer une tension avec le cordon branché sur A ou mA.
Pourquoi le voltmètre se branche en parallèle
Un voltmètre mesure une différence de potentiel entre deux points. Pour mesurer la tension aux bornes d’une pile, d’une résistance ou d’une lampe, je place donc les deux pointes de touche de part et d’autre de l’élément, sans interrompre le circuit.
Ce montage s’appelle un branchement en dérivation, ou en parallèle. Le voltmètre possède une résistance interne très élevée afin de laisser passer un courant infime. Il perturbe ainsi très peu le fonctionnement du circuit.
À l’inverse, un ampèremètre se place en série, car il doit être traversé par le courant. Les confondre est une erreur classique, mais lourde de conséquences. Brancher un multimètre en mode ampèremètre directement aux bornes d’une source revient presque à créer un court-circuit.
La polarité influence le signe affiché
En courant continu, la pointe rouge se relie normalement au point de potentiel le plus élevé et la pointe noire au point le plus bas. Sur une pile, le rouge va sur la borne positive et le noir sur la borne négative.
Si l’écran affiche -9,2 V au lieu de 9,2 V, l’appareil n’est pas forcément défectueux. Les pointes sont simplement inversées. La valeur absolue indique la différence de potentiel, tandis que le signe indique son sens.
Préparer le multimètre avant la mesure
Avant de toucher au circuit, je vérifie toujours trois éléments sur le multimètre. Cette courte préparation évite la majorité des mauvaises mesures et des incidents liés à une mauvaise position du sélecteur.
| Élément | Réglage recommandé | Rôle |
|---|---|---|
| Cordon noir | Borne COM | Référence commune de la mesure |
| Cordon rouge | Borne V ou V/Ω | Entrée de mesure de tension |
| Sélecteur | V⎓ ou DC | Piles, batteries et alimentations continues |
| Sélecteur | V~ ou AC | Réseau électrique et tensions alternatives |
Pour une pile de 9 V, un calibre de 20 V continu convient généralement. Si je ne connais pas la tension, je commence par le calibre le plus élevé, puis je descends progressivement pour obtenir une lecture plus précise.
Un calibre de 200 V ne mesure pas avec la même finesse une petite tension qu’un calibre de 20 V. Il faut cependant rester au-dessus de la valeur attendue. Un calibre trop faible peut provoquer l’affichage OL, une surcharge ou, selon l’appareil, un risque de détérioration.
Réaliser la mesure étape par étape
Mesurer une pile ou une batterie
- Insérer le cordon noir dans COM.
- Insérer le cordon rouge dans la borne marquée V.
- Sélectionner le courant continu, indiqué par V⎓, V= ou DC.
- Choisir un calibre supérieur à la tension supposée.
- Poser la pointe noire sur la borne négative et la rouge sur la borne positive.
- Lire la valeur affichée sans déplacer les pointes.
Une pile annoncée à 9 V peut afficher une valeur légèrement différente, par exemple 8,7 V, surtout si elle est usagée. Cette mesure à vide donne une indication utile, mais elle ne suffit pas toujours à juger la capacité de la pile à fournir du courant en fonctionnement.

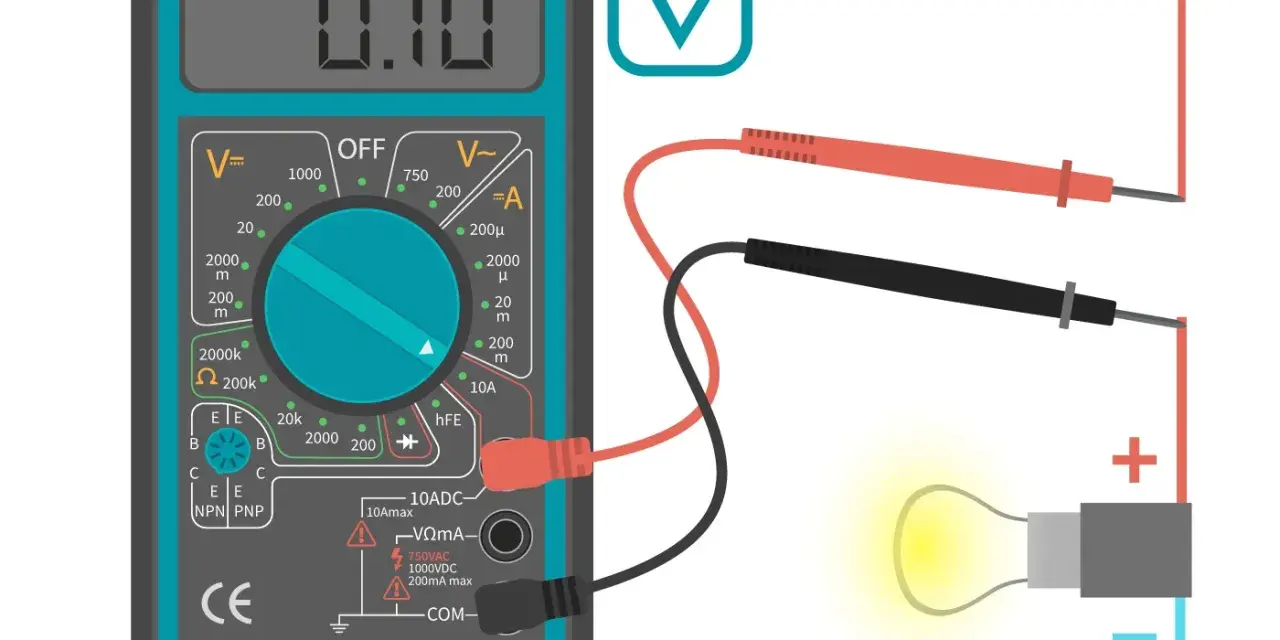

Mesurer la tension aux bornes d’une lampe
Pour vérifier une lampe alimentée par une pile, je laisse le circuit sous tension et je place les pointes directement sur les deux bornes de la lampe. Le voltmètre est donc en parallèle avec la lampe, tandis que la lampe reste intégrée au circuit.
Si la valeur attendue est de 6 V mais que l’écran indique presque 0 V, la lampe peut être court-circuitée ou le circuit mal câblé. Si aucune tension n’apparaît alors que la pile est correcte, je contrôle plutôt les fils, l’interrupteur et les contacts.
Lire aussi : Chaîne d’énergie en technologie - les 4 fonctions clés
Mesurer une alimentation secteur
Le réseau domestique français fournit une tension alternative nominale d’environ 230 V. Il faut sélectionner le mode V~ et un calibre supérieur à cette valeur, si le multimètre ne possède pas de sélection automatique.
Une mesure sur le secteur présente un risque réel d’électrocution. Je la réserve à une personne formée, avec un appareil adapté à la catégorie de mesure et à l’environnement. Pour une prise, un tableau électrique ou un conducteur accessible, couper l’alimentation et faire intervenir un électricien reste le choix raisonnable en cas de doute.
Comprendre une valeur étrange ou instable
Une lecture ne doit pas être interprétée isolément. Je compare toujours le résultat à la tension attendue, au mode sélectionné et à l’état du circuit. Quelques affichages typiques permettent déjà d’orienter le diagnostic.
| Affichage | Interprétation possible |
|---|---|
| 0 V | Absence de tension, mauvais contact ou points de mesure identiques |
| Valeur négative | Pointes inversées en courant continu |
| OL ou 1 | Calibre trop faible ou tension hors plage |
| Valeur fluctuante | Contact instable, alimentation variable ou parasites électriques |
| Valeur très faible inattendue | Circuit ouvert, fusible coupé ou mesure prise au mauvais endroit |
Une tension présente sans charge ne signifie pas toujours que l’alimentation est capable de fournir l’énergie nécessaire. Une batterie peut afficher une tension correcte à vide, puis chuter fortement dès qu’un moteur ou une lampe est branché. Cette différence entre tension à vide et tension en charge explique bien des diagnostics contradictoires.
Pour une tension alternative, le multimètre affiche généralement une valeur efficace. Il ne donne donc pas forcément la valeur maximale instantanée du signal. Avec une forme d’onde particulière, un appareil True RMS peut fournir une mesure plus représentative qu’un modèle basique.
Les erreurs qui endommagent le plus souvent le multimètre
La faute la plus dangereuse consiste à laisser le cordon rouge dans la borne 10 A ou mA, puis à toucher deux points de tension. Avant chaque mesure, je regarde la borne utilisée et la position du sélecteur, même lorsque je pense connaître le circuit.
- Ne pas utiliser le mode Ω ou continuité sur un circuit alimenté.
- Ne pas mesurer une tension avec un calibre inférieur à la valeur probable.
- Ne pas maintenir les deux pointes en contact avec des parties métalliques voisines.
- Ne pas employer des cordons dont l’isolant est coupé ou dont les pointes sont déformées.
- Ne pas se fier uniquement à la couleur des fils dans une installation ancienne.
Le mode ohmmètre injecte une petite tension interne pour mesurer une résistance. Sur un circuit déjà sous tension, cette fonction peut produire une lecture incohérente et endommager l’appareil. Pour mesurer une résistance, je coupe donc l’alimentation et je décharge les condensateurs avant de connecter les pointes.
La mention CAT II, CAT III ou CAT IV indique l’environnement électrique pour lequel le multimètre est conçu. Elle ne remplace pas les bonnes pratiques, mais elle devient déterminante dès qu’on intervient près d’un tableau, d’une installation fixe ou d’une arrivée électrique.
La méthode que j’utilise pour une mesure fiable
Je commence par formuler une hypothèse simple. Par exemple, une pile devrait fournir environ 9 V, ou une alimentation continue devrait délivrer 12 V. Je choisis ensuite le mode et le calibre avant de mettre les pointes en contact.
Je contrôle ensuite la mesure sur un point connu, lorsque c’est possible. Si une pile réputée neuve affiche 0 V, je teste le multimètre sur une autre source avant de conclure que la pile est déchargée. Ce réflexe permet de distinguer rapidement une panne du circuit d’une erreur de réglage.
Enfin, je mesure entre deux points qui répondent exactement à la question. Pour connaître la tension d’un composant, les pointes doivent être posées à ses deux bornes. Pour vérifier une chute de tension dans un fil ou un interrupteur, elles doivent encadrer uniquement cet élément.
Le bon réflexe avant de remettre le circuit en service
Une mesure de tension réussie repose sur une règle très simple, mais non négociable. Le voltmètre se place en parallèle, avec le cordon noir sur COM, le rouge sur V et le bon mode sélectionné.
Sur une pile ou un petit montage pédagogique, cette opération est accessible en respectant l’ordre des contrôles. Dès que la tension dépasse les faibles niveaux d’un circuit de loisir, surtout autour du secteur de 230 V, la priorité devient la sécurité et l’intervention d’une personne compétente.
