Une lampe, un laser ou le Soleil semblent parfois envoyer une lumière qui suit une trajectoire parfaitement visible. En physique, on simplifie ce trajet avec le rayon de lumière, un modèle qui permet de comprendre la propagation rectiligne, les ombres, les miroirs, les lentilles et la réfraction. Je présente ici ce que représente réellement ce modèle, dans quelles conditions il fonctionne et quelles erreurs éviter.
L’essentiel pour comprendre le trajet de la lumière
- Un rayon lumineux représente la direction de propagation de la lumière.
- Dans un milieu transparent et homogène, la lumière avance en ligne droite.
- Un faisceau regroupe plusieurs rayons, qui peuvent être parallèles, divergents ou convergents.
- Un miroir ou un changement de milieu peut modifier la trajectoire par réflexion ou réfraction.
- Le rayon est un modèle géométrique, pas un objet matériel que l’on pourrait observer directement.
Un modèle simple pour suivre la lumière
En optique géométrique, je représente la lumière par une demi-droite fléchée. Le trait indique le trajet idéal et la flèche précise le sens de propagation, depuis la source vers l’objet éclairé ou vers l’œil.
Cette représentation est très pratique, mais elle ne signifie pas qu’un filament lumineux existe réellement dans l’espace. Le rayon lumineux est une construction théorique qui résume le comportement d’une onde électromagnétique lorsque les objets étudiés sont assez grands par rapport à la longueur d’onde.
Une ampoule, par exemple, n’émet pas un seul trajet isolé. Elle produit une multitude de directions possibles. Pour simplifier un schéma, je ne dessine que quelques rayons représentatifs, parfois deux rayons limites qui encadrent la zone éclairée.
Quand la lumière reste-t-elle rectiligne
La lumière se propage en ligne droite dans un milieu transparent et homogène. Transparent signifie qu’elle peut le traverser, tandis qu’homogène indique que ses propriétés restent sensiblement identiques d’un point à l’autre.
Dans le vide, sa vitesse atteint environ 300 000 kilomètres par seconde. Dans l’air, on utilise presque toujours cette même valeur à notre échelle. Dans l’eau ou le verre, la propagation est plus lente, ce qui peut aussi modifier la direction du trajet à la surface de séparation.
| Milieu | Indice approximatif | Vitesse de propagation |
|---|---|---|
| Vide | 1,00 | 300 000 km/s |
| Air | 1,0003 | Pratiquement 300 000 km/s |
| Eau | 1,33 | Environ 225 000 km/s |
| Verre courant | 1,5 à 1,52 | Environ 197 000 à 200 000 km/s |
Le mot homogène est important. Dans une atmosphère où la température ou la densité varie fortement, le trajet peut se courber progressivement. Les mirages observés au-dessus d’une route chaude viennent de ce type de variation, et non d’une défaillance de la règle de propagation rectiligne.
Une expérience très simple
Pour vérifier cette propriété, je place une source lumineuse derrière plusieurs cartons percés. La lumière atteint l’œil uniquement lorsque les trous sont parfaitement alignés. Le moindre décalage bloque le trajet direct.
Cette expérience montre aussi une limite fréquente des schémas scolaires. La lumière ne devient pas visible simplement parce qu’elle se déplace. Pour voir son parcours dans l’air, il faut généralement des particules de fumée, de poussière ou de brouillard capables de diffuser une partie du rayonnement vers l’observateur.
Rayon, faisceau et visibilité ne désignent pas la même chose
Je distingue toujours trois notions qui sont souvent mélangées. Le rayon indique une direction idéale, le faisceau correspond à un ensemble de rayons et la lumière visible désigne seulement le rayonnement auquel l’œil humain est sensible.
| Notion | Ce qu’elle représente | Exemple |
|---|---|---|
| Rayon lumineux | Une direction de propagation modélisée par une ligne fléchée | Le trajet entre une lampe et un écran |
| Faisceau parallèle | Des rayons qui restent presque à la même distance | Un faisceau laser bien collimaté |
| Faisceau divergent | Des rayons qui s’écartent progressivement | La lumière issue d’une petite lampe |
| Faisceau convergent | Des rayons qui se rapprochent vers une zone | La lumière focalisée par une lentille |
Un faisceau laser paraît être un rayon unique parce qu’il est très étroit et souvent presque parallèle. En réalité, il possède une largeur mesurable et peut légèrement s’élargir avec la distance. Cette nuance devient importante en laboratoire, mais elle reste négligeable dans un schéma élémentaire.
La trajectoire est également invisible dans un air parfaitement propre. Lorsque l’on voit une colonne de lumière dans une salle enfumée, on observe surtout la lumière diffusée par les particules, pas le rayon lui-même. C’est une distinction simple, mais elle explique beaucoup de photographies trompeuses.

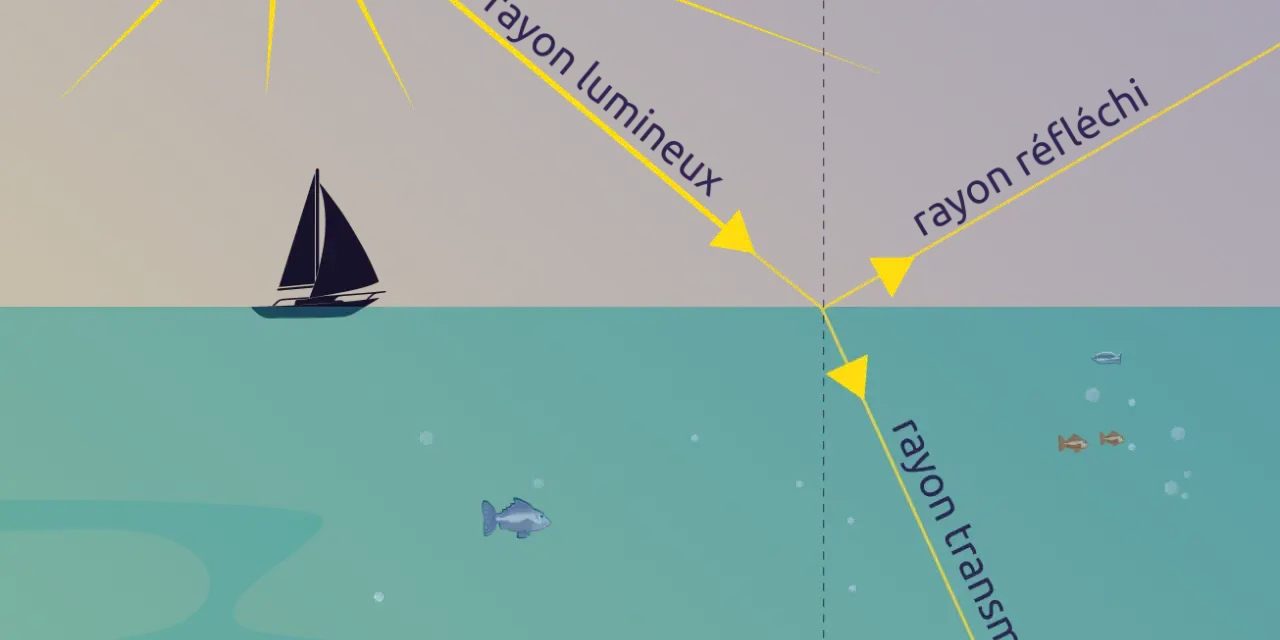

Ce qui change au contact d’un miroir ou d’un autre milieu
La propagation rectiligne ne disparaît pas lorsqu’un rayon rencontre un objet. Elle s’applique dans chaque milieu homogène, tandis que la trajectoire peut changer au niveau d’une surface. Deux phénomènes dominent alors, la réflexion et la réfraction.
La réflexion sur une surface
Sur un miroir, une partie de la lumière repart dans le premier milieu. La loi de la réflexion affirme que l’angle d’incidence est égal à l’angle de réflexion. Ces angles se mesurent par rapport à la normale, une ligne imaginaire perpendiculaire à la surface, et non par rapport au miroir lui-même.
C’est l’erreur que je rencontre le plus souvent dans les exercices. Si un rayon arrive avec un angle de 30 degrés par rapport à la normale, il repart à 30 degrés de l’autre côté. Mesurer l’angle depuis la surface donne un résultat complémentaire, ici 60 degrés, et conduit vite à un mauvais schéma.
La réfraction entre deux milieux
Lorsqu’il passe de l’air à l’eau ou du verre à l’air, le rayon change généralement de direction. Ce phénomène s’appelle la réfraction. Il est lié à la variation de vitesse de la lumière dans les deux milieux.
La relation utilisée en optique est la loi de Snell-Descartes, n₁ sin i₁ = n₂ sin i₂. Les indices n décrivent la réponse optique des milieux et les angles sont mesurés à partir de la normale. À incidence perpendiculaire, la direction ne change pas, même si la vitesse varie.
Dans certaines conditions, notamment lors d’un passage du verre vers l’air, aucun rayon ne sort du premier milieu. Toute la lumière est alors renvoyée. Cette réflexion totale interne est exploitée dans les fibres optiques, où elle permet de guider des signaux sur de longues distances.
Des schémas aux applications concrètes
Ce modèle intervient dans de nombreuses situations quotidiennes. Il permet de prévoir la forme d’une ombre, de comprendre une chambre noire ou de déterminer la position d’une image dans un miroir. Il sert aussi de base au fonctionnement des appareils photo, des lunettes, des microscopes et des télescopes.
Les ombres et la chambre noire
Une source ponctuelle produit des rayons qui se propagent dans plusieurs directions. Lorsqu’un objet opaque les intercepte, une zone d’ombre apparaît derrière lui. Avec une source étendue, on obtient souvent une ombre centrale et une pénombre, car certains rayons sont bloqués tandis que d’autres atteignent encore l’écran.
Dans une chambre noire, la lumière traverse une petite ouverture et forme une image inversée sur la paroi opposée. Le dispositif fonctionne parce que chaque point de l’objet envoie des rayons dans différentes directions, mais l’ouverture ne laisse passer qu’une petite partie de ces trajets.
Les miroirs et les lentilles

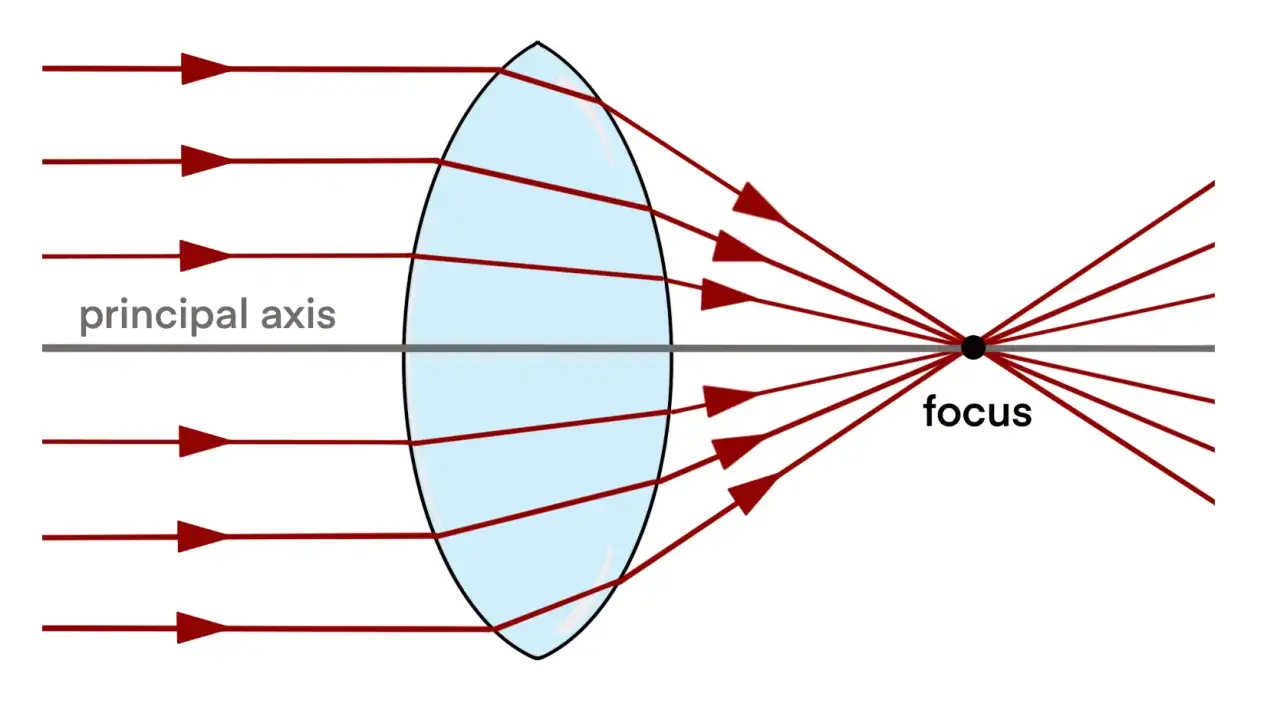

Pour construire une image avec une lentille convergente, je commence généralement par deux rayons remarquables. Un rayon parallèle à l’axe ressort en passant par le foyer, tandis qu’un rayon passant par le centre optique est approximativement peu dévié dans le modèle mince.
Cette méthode reste une approximation. Une lentille réelle présente des défauts, une épaisseur et des aberrations, c’est-à-dire des déformations qui empêchent tous les rayons de se rejoindre exactement au même point. Pour une première analyse, les rayons principaux suffisent, mais ils ne remplacent pas une étude instrumentale complète.
Lire aussi : Tableau de physique-chimie - les repères pour réviser
Les alignements et les lasers
La propagation rectiligne est utilisée pour aligner des objets, régler un niveau laser ou vérifier la position d’un élément optique. Elle explique aussi pourquoi un faisceau ne contourne pas un obstacle opaque placé sur son trajet, sauf si des phénomènes ondulatoires deviennent importants à petite échelle.
Les limites du modèle géométrique
Le rayon lumineux est excellent pour les miroirs, les lentilles et les trajets dans des milieux simples. Il devient moins fiable lorsque les ouvertures ou les obstacles ont une taille comparable à la longueur d’onde de la lumière, qui est de l’ordre de quelques centaines de nanomètres dans le domaine visible.
Dans ces situations, la diffraction et les interférences prennent le dessus. La lumière peut s’étaler derrière une fente étroite, produire des franges claires et sombres ou contourner partiellement un obstacle. Je passe alors de l’optique géométrique à l’optique ondulatoire, car tracer quelques lignes droites ne suffit plus.
Il faut aussi se méfier de l’expression « la lumière se propage toujours en ligne droite ». La formulation correcte est plus précise. Elle se propage rectilignement dans un milieu transparent, homogène et sans interaction qui modifie le trajet. Une réflexion, une réfraction, une diffusion ou un gradient de température change la situation.
Le bon réflexe pour ne pas se tromper sur un trajet lumineux
Pour résoudre un exercice ou interpréter une scène réelle, je commence par identifier la source, le récepteur et les milieux traversés. Je trace ensuite une ligne fléchée dans chaque région homogène, puis j’ajoute une normale dès qu’une surface réfléchissante ou réfringente intervient.
Le point essentiel est de garder en tête que le rayon est un outil de raisonnement. Il rend les trajets lisibles et permet de calculer des angles, des images ou des distances, tout en laissant de côté les détails ondulatoires qui ne sont utiles que dans certaines conditions.
Avec cette méthode, les notions de faisceau, d’ombre, de miroir, de lentille et de fibre optique deviennent beaucoup plus cohérentes. On ne mémorise plus seulement une ligne droite sur un schéma, on sait aussi quand cette ligne représente correctement la lumière et quand il faut changer de modèle.
