Un point placé sur un graphique n’est pas difficile à lire, à condition de respecter l’ordre des deux nombres. Pour comprendre l’abscisse et l’ordonnée, il faut surtout distinguer l’axe horizontal de l’axe vertical, maîtriser les signes positifs et négatifs, puis appliquer une méthode simple pour placer ou retrouver un point.
Deux coordonnées suffisent pour situer précisément un point
- Abscisse : première coordonnée, lue sur l’axe horizontal.
- Ordonnée : deuxième coordonnée, lue sur l’axe vertical.
- Un point de coordonnées (x ; y) se lit toujours dans cet ordre.
- Les signes indiquent la position du point dans les quatre quadrants.
- Une échelle différente sur chaque axe peut modifier la lecture visuelle du graphique.

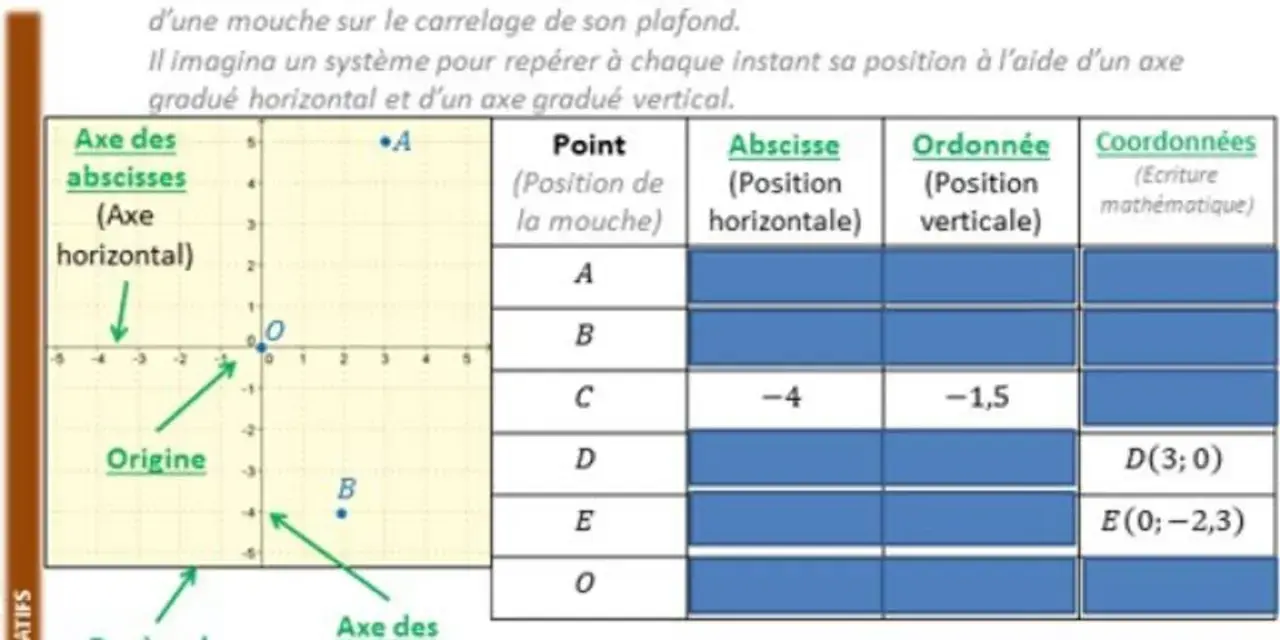

Comprendre la différence entre les deux coordonnées
Dans un repère, l’axe horizontal s’appelle l’axe des abscisses. Il est généralement associé à la lettre x. L’axe vertical est l’axe des ordonnées, souvent associé à la lettre y.
Les coordonnées d’un point s’écrivent sous la forme (x ; y). Le premier nombre indique le déplacement vers la droite ou vers la gauche, tandis que le second indique le déplacement vers le haut ou vers le bas. Cette règle ne change jamais, même lorsque les nombres sont négatifs.
| Élément | Position | Notation habituelle |
|---|---|---|
| Abscisse | Axe horizontal | x |
| Ordonnée | Axe vertical | y |
| Coordonnées du point | Couple de valeurs | (x ; y) |
Par exemple, le point A(3 ; 2) se trouve à 3 unités à droite de l’origine et à 2 unités au-dessus de celle-ci. De mon expérience, l’erreur la plus fréquente consiste à inverser ces deux valeurs. Je conseille donc de retenir la phrase « horizontal d’abord, vertical ensuite ».
Lire les coordonnées d’un point sans se tromper
Pour lire un point déjà placé, je commence toujours par son déplacement horizontal. Depuis le point, je regarde la valeur située sur l’axe des abscisses, puis je relève la valeur correspondante sur l’axe vertical.
La méthode en deux étapes
- Tracer mentalement ou réellement une ligne verticale depuis le point jusqu’à l’axe horizontal pour trouver l’abscisse.
- Tracer une ligne horizontale jusqu’à l’axe vertical pour trouver l’ordonnée.
Si le point B se trouve à gauche de l’axe vertical et au-dessus de l’axe horizontal, ses coordonnées peuvent être B(-4 ; 3). Le signe moins de l’abscisse indique la gauche, tandis que l’ordonnée positive indique le haut.
La lecture devient plus délicate lorsque les axes n’ont pas la même graduation. Un carreau peut représenter 1 unité sur l’axe des abscisses et 5 unités sur celui des ordonnées. Il faut alors regarder les nombres inscrits sur chaque axe, et non compter les carreaux machinalement.
Placer un point dans un repère cartésien
Pour placer le point C(2 ; -3), je pars de l’origine O, généralement notée O(0 ; 0). Je me déplace d’abord de 2 unités vers la droite, puis de 3 unités vers le bas, car l’ordonnée est négative.
Une procédure fiable
- Repérer l’origine du repère.
- Lire la première valeur comme un déplacement horizontal.
- Lire la deuxième valeur comme un déplacement vertical.
- Marquer l’intersection des deux directions.
- Vérifier le résultat en relisant les coordonnées dans l’ordre.
Une autre méthode consiste à tracer deux droites auxiliaires. Pour un point M(x ; y), on trace une verticale passant par le point de coordonnées (x ; 0) et une horizontale passant par (0 ; y). Leur intersection donne le point recherché.
Cette technique est particulièrement utile lorsque les coordonnées comportent des décimales ou des fractions. Elle évite de se fier uniquement à l’apparence du dessin, qui peut être trompeuse si le graphique est peu précis.
Utiliser les signes et les quadrants pour vérifier sa réponse
Les deux axes se coupent en un point appelé origine, de coordonnées O(0 ; 0). Ils divisent le plan en quatre zones, appelées quadrants. Le signe de chaque coordonnée permet de contrôler rapidement la position d’un point.
| Quadrant | Abscisse | Ordonnée | Position du point |
|---|---|---|---|
| I | Positive | Positive | À droite et au-dessus |
| II | Négative | Positive | À gauche et au-dessus |
| III | Négative | Négative | À gauche et en dessous |
| IV | Positive | Négative | À droite et en dessous |
Un point situé directement sur l’axe horizontal possède une ordonnée égale à 0. De même, un point placé sur l’axe vertical a une abscisse égale à 0. Par exemple, A(-5 ; 0) appartient à l’axe des abscisses, tandis que B(0 ; 4) appartient à l’axe des ordonnées.
Ce contrôle par les signes est simple, mais très efficace. Si un point est dessiné en bas à gauche et que ses coordonnées sont annoncées (4 ; 2), il y a forcément une erreur, car les deux valeurs positives le placeraient en haut à droite.
Ne pas confondre coordonnées, axes et échelle
Les coordonnées décrivent la position d’un point, alors que les axes servent de repères pour lire cette position. Confondre le nom de l’axe avec la valeur lue est une maladresse fréquente. L’abscisse n’est pas l’axe horizontal lui-même, mais la valeur associée au point sur cet axe.
L’échelle mérite aussi une attention particulière. Sur un graphique de température, une graduation peut représenter 2 degrés, alors que sur l’axe du temps, chaque graduation peut représenter 1 heure. Avant toute lecture, je vérifie donc ce que vaut une unité sur chaque axe.
Lire aussi : Unités de longueur - convertir m, cm, km et mm
Un exemple avec des données
Imaginons un graphique qui représente la distance parcourue par un cycliste. L’axe horizontal indique le temps en heures et l’axe vertical la distance en kilomètres. Le point P(2 ; 35) signifie que le cycliste a parcouru 35 kilomètres après 2 heures.
Dans cet exemple, les coordonnées ne servent pas seulement à placer un point. Elles permettent aussi d’interpréter une situation réelle. C’est pour cette raison que cette notion revient souvent dans les fonctions, les statistiques, la physique et la lecture de graphiques.
Éviter les erreurs les plus courantes
La première erreur consiste à écrire les coordonnées dans le mauvais ordre. Le point D(1 ; 6) n’est pas le même que le point E(6 ; 1). Le premier se trouve peu à droite et beaucoup plus haut, tandis que le second est davantage décalé horizontalement.
- Inverser x et y : lire la valeur verticale avant la valeur horizontale.
- Oublier un signe négatif : placer un point à droite alors qu’il doit être à gauche.
- Négliger l’échelle : considérer qu’un carreau vaut toujours une unité.
- Confondre l’origine et un point quelconque : l’origine est précisément O(0 ; 0).
- Se fier au dessin sans calculer : un graphique n’est pas toujours tracé à l’échelle.
Pour vérifier une réponse, je relis la paire de coordonnées en posant deux questions très concrètes. « Combien de déplacements horizontaux dois-je faire ? » puis « Combien de déplacements verticaux ? » Cette petite routine suffit à corriger la plupart des erreurs de débutant.
Un repère qui sert bien au-delà de la géométrie
La lecture des coordonnées devient vite un outil général. En géométrie, elle aide à calculer la distance entre deux points, le milieu d’un segment ou la pente d’une droite. Dans l’étude des fonctions, elle permet de relier une valeur de x à une valeur de y.
On retrouve aussi ce principe dans les cartes, les plans, les jeux vidéo, les logiciels de dessin et les tableaux de données. Dès qu’une position ou une relation doit être représentée dans un plan, le couple de coordonnées apporte une information précise et facilement vérifiable.
Le repère n’est toutefois pas toujours orthonormé. Dans un repère orthonormé, les axes sont perpendiculaires et l’unité est la même sur les deux axes. Dans un repère simplement gradué, les axes peuvent avoir des échelles différentes, ce qui change l’apparence du graphique sans changer la signification des coordonnées.
Le réflexe à garder pour chaque exercice
Retenir la différence entre les deux valeurs est finalement assez simple. La première coordonnée se lit horizontalement, la seconde verticalement, et les signes indiquent la direction du déplacement à partir de l’origine.
Avant de valider un point, je vérifie toujours trois éléments : l’ordre des coordonnées, leur signe et l’échelle de chaque axe. Avec ces trois contrôles, on peut lire ou construire un repère avec assurance, que l’exercice porte sur la géométrie, une fonction ou une situation concrète.
