Un disjoncteur qui saute, un appareil dont l’étiquette affiche 2 000 W ou une installation à dimensionner ne se traitent pas avec la même formule. Pour calculer correctement une puissance électrique, je pars toujours de trois éléments simples, la tension, l’intensité et le type de circuit. Voici les méthodes utiles en courant continu, en monophasé et en triphasé, avec des exemples concrets et les erreurs à éviter.
Les quelques repères qui permettent de calculer juste
- Formule de base : P = U × I, avec P en watts, U en volts et I en ampères.
- En monophasé alternatif, il faut parfois intégrer le facteur de puissance : P = U × I × cos φ.
- En triphasé équilibré, la formule devient P = √3 × U × I × cos φ.
- Un appareil de 2 000 W sous 230 V consomme environ 8,7 A s’il est résistif.
- La puissance indique un débit instantané, tandis que l’énergie consommée dépend aussi de la durée d’utilisation.
La formule de base relie tension et intensité
La puissance électrique, notée P, correspond à la quantité d’énergie transférée ou consommée chaque seconde. Son unité est le watt (W). La relation la plus simple est celle que j’utilise pour les piles, les alimentations en courant continu et les appareils purement résistifs.P = U × I
Dans cette formule, U représente la tension en volts (V) et I l’intensité en ampères (A). Le résultat est obtenu en watts. Pour passer aux kilowatts, il suffit de diviser par 1 000. Ainsi, 3 500 W correspondent à 3,5 kW.
Exemple simple avec une batterie de 12 V qui fournit 5 A :
P = 12 × 5 = 60 W
Le circuit délivre donc une puissance de 60 W. Je conseille de vérifier les unités avant toute opération, car une intensité indiquée en milliampères doit être convertie. 500 mA valent 0,5 A, et non 500 A.

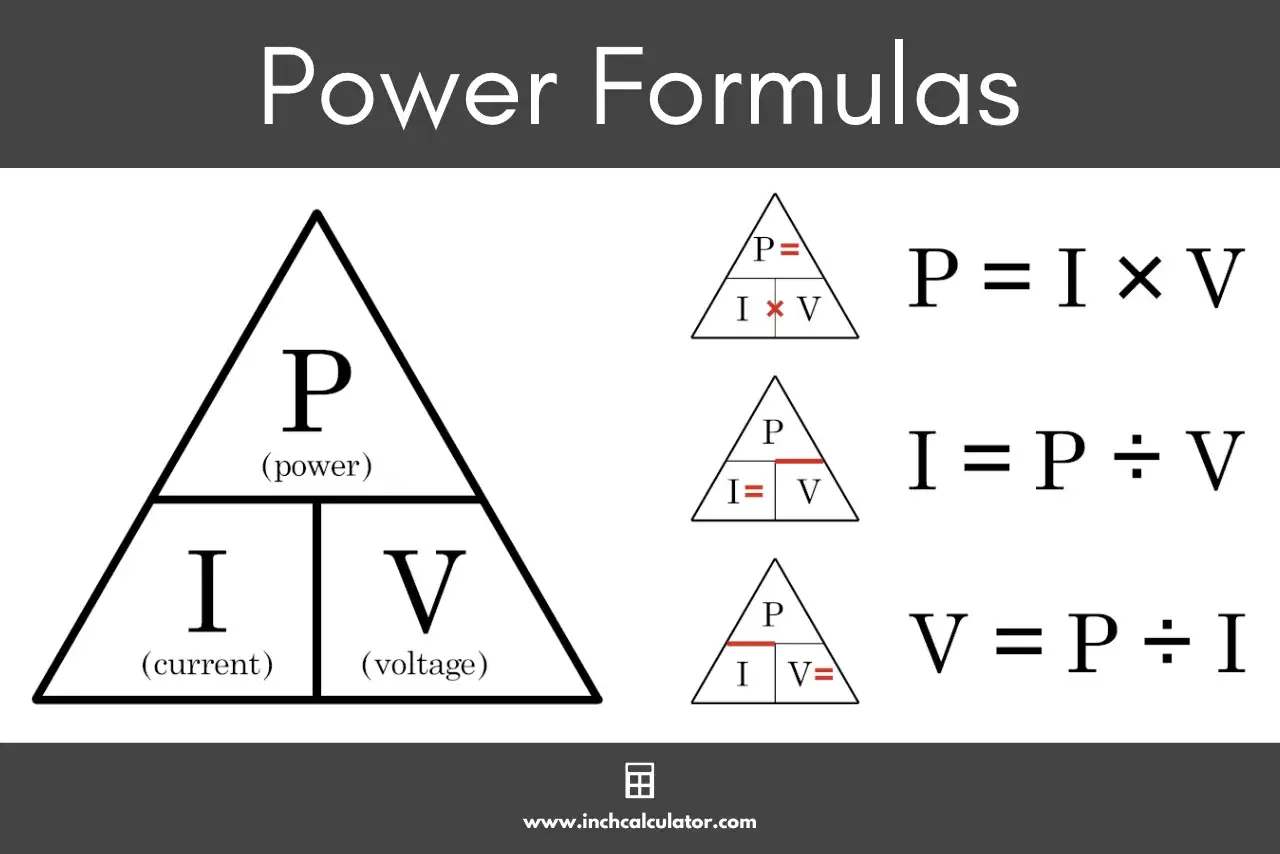

Retrouver l’intensité ou la tension
La même relation peut être transformée selon la donnée recherchée :
- I = P ÷ U pour trouver l’intensité
- U = P ÷ I pour trouver la tension
Un radiateur de 2 000 W branché sur une tension de 230 V absorbe donc :
I = 2 000 ÷ 230 ≈ 8,7 A
Ce résultat aide à comprendre la charge imposée à un circuit. Il ne suffit toutefois pas, à lui seul, pour choisir un disjoncteur ou une section de câble. La longueur de la ligne, le mode de pose et les règles de l’installation doivent aussi être pris en compte.
Comment faire le calcul à partir de l’étiquette d’un appareil
Dans la vie courante, la puissance est souvent déjà indiquée sur la plaque signalétique. Je relève alors la valeur en watts, puis je calcule l’intensité si je veux savoir ce que l’appareil demandera au réseau. En France, un équipement domestique monophasé utilise généralement une tension de 230 V.
| Appareil | Puissance | Calcul sous 230 V | Intensité approximative |
|---|---|---|---|
| Lampe LED | 10 W | 10 ÷ 230 | 0,04 A |
| Ordinateur | 150 W | 150 ÷ 230 | 0,65 A |
| Four électrique | 2 500 W | 2 500 ÷ 230 | 10,9 A |
| Chauffe-eau | 2 400 W | 2 400 ÷ 230 | 10,4 A |
Ces valeurs supposent un récepteur résistif et une tension stable. Pour une résistance chauffante, comme celle d’un four ou d’un radiateur, l’approximation est généralement très bonne. Pour un moteur, une pompe ou une alimentation électronique, le calcul doit être affiné avec le facteur de puissance.
Il faut aussi distinguer la puissance nominale de la puissance réellement consommée à chaque instant. Un réfrigérateur annoncé à 150 W ne tire pas forcément 150 W en continu, puisque son compresseur fonctionne par cycles. Cette différence devient importante lorsqu’on estime une consommation mensuelle ou l’autonomie d’une batterie.
Le cas du courant alternatif monophasé
Dans un circuit alternatif, la tension et le courant ne sont pas toujours parfaitement synchronisés. Le décalage est décrit par l’angle φ, et son cosinus est appelé facteur de puissance ou cos φ. La puissance active réellement transformée en chaleur, lumière ou mouvement se calcule alors ainsi :
P = U × I × cos φ
Pour une charge résistive, le facteur de puissance est proche de 1. La formule redevient pratiquement P = U × I. Un radiateur de 2 000 W sous 230 V absorbe donc environ 8,7 A.
Pour un moteur affichant un cos φ de 0,8 et consommant 10 A sous 230 V, on obtient :
P = 230 × 10 × 0,8 = 1 840 W
Le réseau doit pourtant fournir 2 300 VA, car la puissance apparente se calcule sans le facteur de puissance :
S = U × I
Dans cet exemple, S vaut 2 300 VA, tandis que la puissance active vaut 1 840 W. C’est une distinction que l’on oublie souvent lorsqu’on dimensionne un onduleur, un groupe électrogène ou une alimentation. Les watts décrivent la puissance utile, les voltampères indiquent la sollicitation apparente du circuit.
Lire aussi : Induction électromagnétique - comprendre la loi de Faraday
Quand le rendement intervient
Un moteur possède aussi un rendement, noté η, qui compare la puissance mécanique produite à la puissance électrique absorbée. Si un moteur fournit 1 500 W mécaniques avec un rendement de 85 %, sa puissance électrique absorbée est environ :
P électrique = 1 500 ÷ 0,85 ≈ 1 765 W
Pour connaître le courant, il faut ensuite utiliser la formule adaptée au moteur, avec son facteur de puissance. La puissance inscrite sur un moteur peut désigner la puissance mécanique disponible sur l’arbre et non la puissance tirée directement du réseau. L’étiquette technique reste donc la meilleure source pour un calcul précis.
La méthode pour une installation triphasée

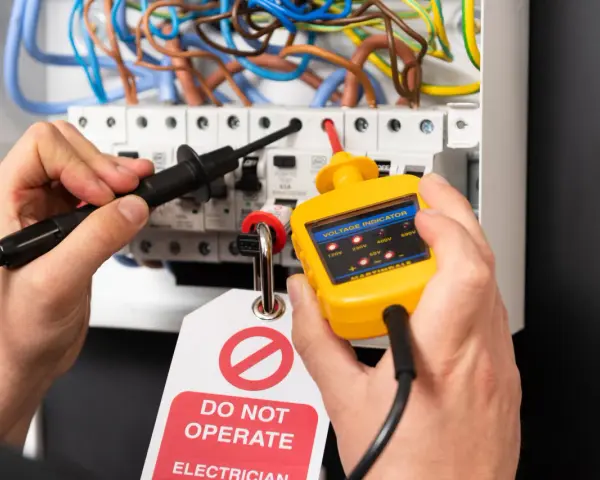

Le triphasé est courant pour les moteurs, les ateliers et certaines installations de forte puissance. Sur un réseau français 230/400 V, la tension entre deux phases est généralement de 400 V, tandis que la tension entre une phase et le neutre est de 230 V. Pour une charge triphasée équilibrée, la puissance active se calcule avec la formule suivante :P = √3 × U × I × cos φ
La tension U est ici la tension entre phases, l’intensité I est celle d’une ligne et √3 vaut environ 1,732. Pour un moteur triphasé alimenté en 400 V, consommant 6 A avec un cos φ de 0,82 :
P = 1,732 × 400 × 6 × 0,82 ≈ 3 410 W
La puissance active est donc d’environ 3,4 kW. Pour retrouver l’intensité à partir d’une puissance connue, j’inverse la relation :
I = P ÷ (√3 × U × cos φ)
Une confusion fréquente consiste à utiliser 230 V dans cette formule alors que l’on connaît une tension de 400 V entre phases. Cela crée une erreur importante. Si l’on travaille avec la tension simple de 230 V, on peut écrire P = 3 × 230 × I × cos φ dans une charge équilibrée, mais il ne faut pas mélanger les deux méthodes.
Si les charges sont déséquilibrées, par exemple plusieurs appareils monophasés répartis inégalement entre les phases, le calcul global doit être effectué phase par phase. Dans ce cas, je vérifie aussi la répartition des circuits, car une puissance totale acceptable peut malgré tout provoquer une surcharge sur une seule phase.
Ne pas confondre puissance et énergie consommée
La puissance indique ce qu’un appareil consomme à un instant donné. Pour calculer l’énergie utilisée, il faut intégrer la durée de fonctionnement :
E = P × t
Si P est exprimée en kilowatts et t en heures, le résultat est en kilowattheures (kWh). Un radiateur de 2 kW utilisé pendant 3 heures consomme donc :
E = 2 × 3 = 6 kWh
Avec un prix hypothétique de 0,25 € par kWh, cette utilisation représenterait 1,50 €. Le tarif réel dépend de l’offre souscrite et de la période, mais le calcul physique reste le même. Cette approche est beaucoup plus utile pour estimer une facture que la seule lecture de la puissance en watts.
Pour un appareil qui fonctionne par intermittence, je ne multiplie pas automatiquement sa puissance maximale par 24 heures. Un ballon d’eau chaude, une pompe à chaleur ou un réfrigérateur alterne les phases de fonctionnement et d’arrêt. Le taux d’utilisation réel est souvent plus représentatif que la puissance inscrite sur l’étiquette.
Les erreurs qui faussent le résultat
La première erreur consiste à oublier la conversion des unités. Une puissance de 1,5 kW doit être écrite 1 500 W si la tension est exprimée en volts et l’intensité en ampères. La seconde consiste à appliquer P = U × I à un moteur sans tenir compte du cos φ et parfois du rendement.
- Confondre 230 V et 400 V dans un calcul triphasé.
- Lire des mA comme des A.
- Confondre watts, voltampères et kilowattheures.
- Utiliser la puissance mécanique d’un moteur comme sa puissance électrique absorbée.
- Dimensionner une ligne avec la seule puissance, sans vérifier la longueur, la section et la protection.
Enfin, un calcul théorique ne remplace pas une mesure lorsqu’une installation présente un comportement inhabituel. Une pince ampèremétrique ou un wattmètre permet de vérifier l’intensité et la puissance réellement absorbées. Pour une modification du tableau électrique, une forte puissance ou un circuit triphasé, je recommande de faire contrôler le résultat par un professionnel qualifié.
Le bon réflexe pour choisir la formule
Je retiens une méthode très simple. Pour une pile ou une résistance, je commence par P = U × I. Pour un appareil monophasé alternatif comportant un moteur ou une électronique, j’ajoute le facteur de puissance. Pour une installation triphasée équilibrée, j’utilise la racine de trois et la tension entre phases.
Une fois la puissance obtenue, je peux calculer l’intensité, puis l’énergie consommée en tenant compte du temps. Cette progression évite la plupart des confusions et permet de passer d’un simple exercice de physique à une estimation réaliste pour un appareil ou une installation.
