Pourquoi une réaction chimique peut-elle faire tourner une lampe, alimenter une télécommande ou fournir de l’énergie à une voiture électrique ? Une pile électrochimique transforme l’énergie chimique en énergie électrique grâce à une réaction d’oxydoréduction contrôlée. Je présente ici son fonctionnement, ses composants, l’exemple classique de la pile Daniell, ainsi que les notions de tension, de capacité et de recharge.
L’essentiel pour comprendre une pile électrochimique en quelques minutes
- Conversion d’énergie : une réaction chimique spontanée produit un déplacement d’électrons.
- Anode : elle est le siège de l’oxydation et libère les électrons.
- Cathode : elle accueille la réduction et reçoit les électrons.
- Pont salin : il laisse circuler les ions et maintient l’électroneutralité.
- Tension utile : elle dépend des couples rédox, des concentrations, de la température et de la résistance interne.
Comment la réaction chimique produit-elle un courant ?
Le principe repose sur une réaction d’oxydoréduction, c’est-à-dire un échange d’électrons entre une espèce qui s’oxyde et une autre qui se réduit. Dans une pile, on sépare ces deux étapes afin d’obliger les électrons à passer par un circuit extérieur.
L’électrode où se produit l’oxydation s’appelle l’anode. Elle libère des électrons, qui circulent ensuite dans le fil vers la cathode, l’électrode où se produit la réduction. Dans une pile qui débite, l’anode est le pôle négatif et la cathode le pôle positif.
Le déplacement des électrons dans le fil constitue le courant électrique. À l’intérieur de la pile, ce sont surtout les ions, des particules chargées présentes dans l’électrolyte, qui assurent le transport des charges.
Une confusion revient souvent dans les exercices. Les mots anode et cathode décrivent toujours la réaction, respectivement oxydation et réduction. En revanche, leur signe électrique dépend du mode de fonctionnement : dans un électrolyseur, l’anode devient positive et la cathode négative.
Quels éléments composent le dispositif ?

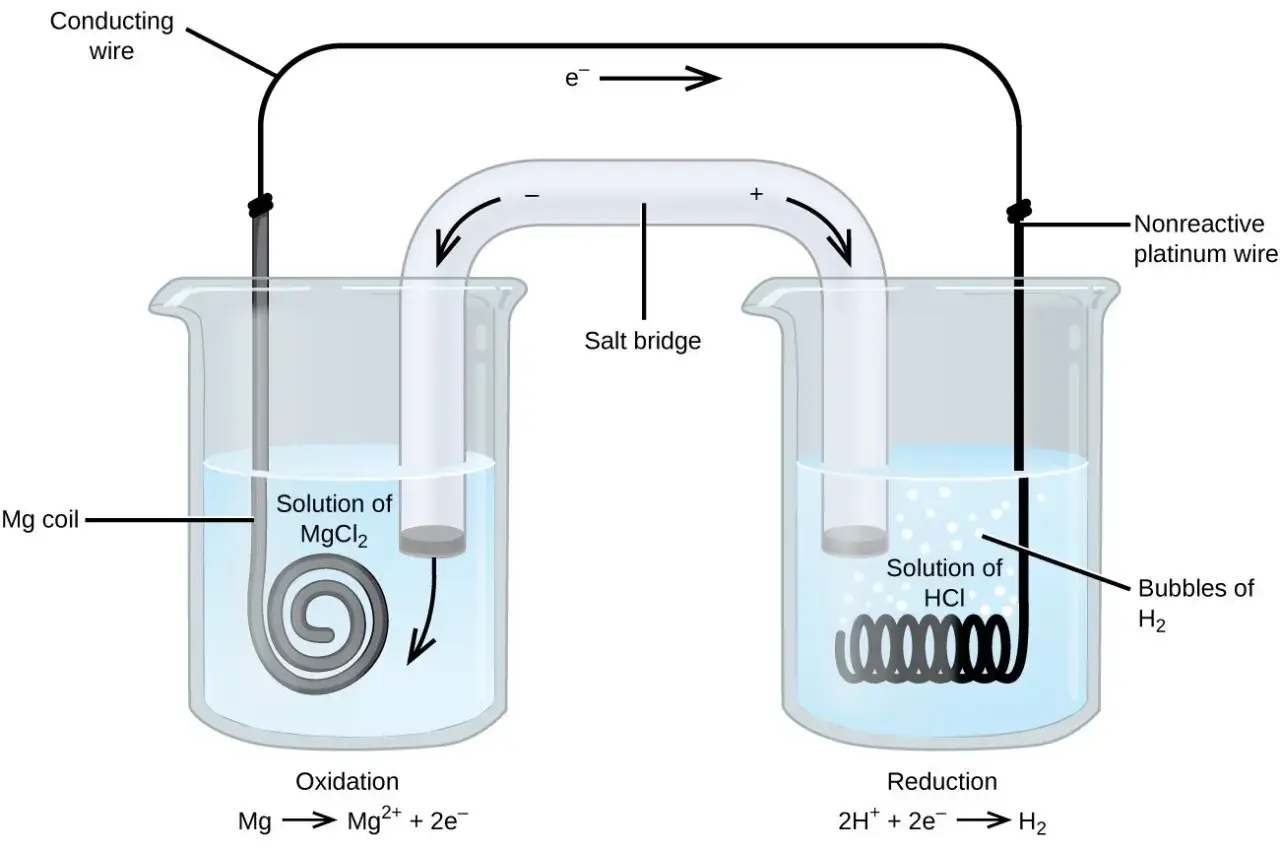

Une pile électrochimique associe généralement deux demi-piles. Chacune contient une électrode et une solution où se trouve le couple oxydant-réducteur correspondant. Les deux compartiments sont reliés par un circuit électrique extérieur et par une jonction ionique.
- Les électrodes fournissent ou captent les électrons. Elles peuvent être métalliques, constituées de carbone ou d’un autre matériau conducteur.
- L’électrolyte contient des ions mobiles. Il permet la conduction électrique à l’intérieur du dispositif.
- Le pont salin relie les solutions sans les mélanger brutalement. Il contient souvent du chlorure de potassium ou du nitrate d’ammonium.
- Le circuit extérieur transporte les électrons vers le récepteur, par exemple une résistance, une ampoule ou un moteur.
Le pont salin n’est donc pas un simple accessoire. Sans lui, les charges s’accumuleraient rapidement dans les deux solutions et la réaction s’arrêterait. Les ions se déplacent pour conserver la neutralité électrique de chaque compartiment.
Dans une pile commerciale, cette séparation est intégrée dans une structure compacte. L’électrolyte peut être liquide, pâteux ou solide, mais sa fonction reste identique : permettre le déplacement des ions tout en empêchant, autant que possible, un contact direct entre les réactifs.
La pile Daniell montre clairement le mécanisme

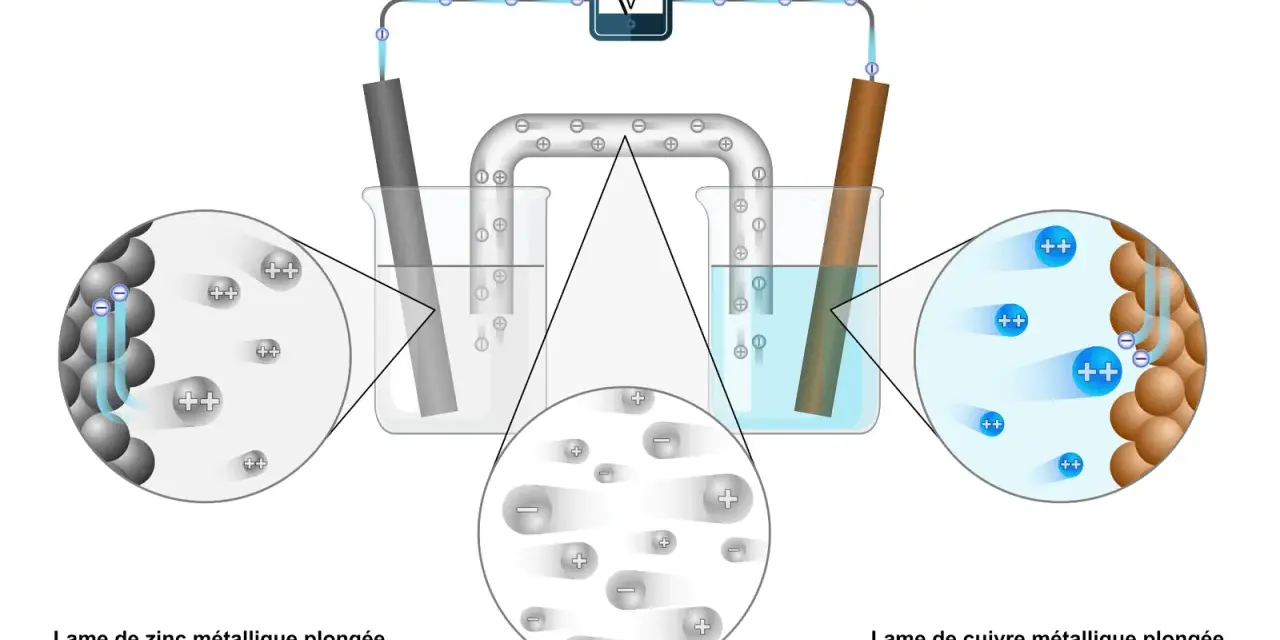

Pour comprendre le fonctionnement sans se perdre dans la technologie des piles modernes, je prends souvent l’exemple de la pile Daniell. Elle comporte une lame de zinc plongée dans une solution contenant des ions zinc et une lame de cuivre plongée dans une solution contenant des ions cuivre.
À l’électrode de zinc, le métal s’oxyde :
Zn → Zn2+ + 2 e-
Les électrons quittent donc le zinc et circulent dans le fil. À l’électrode de cuivre, les ions cuivre se réduisent et se déposent sous forme métallique :
Cu2+ + 2 e- → Cu
Le bilan global devient :
Zn + Cu2+ → Zn2+ + Cu
Cette expérience permet de relier directement les observations aux équations. Le zinc se consomme progressivement, tandis que le cuivre se dépose. La solution contenant les ions cuivre perd aussi sa coloration au fur et à mesure que ces ions sont consommés.
Dans des conditions standard, les potentiels des couples cuivre et zinc conduisent à une tension théorique proche de 1,10 V. La tension réellement mesurée peut être différente, notamment si les concentrations, la température ou l’état des électrodes ne correspondent pas aux conditions de référence.
Que signifient la tension, le courant et la capacité ?
La tension, exprimée en volts, mesure la différence de potentiel entre les deux électrodes. Elle indique la force avec laquelle la pile peut déplacer les charges, mais elle ne suffit pas à connaître la quantité totale d’énergie disponible.
Le courant, exprimé en ampères, dépend du circuit branché et des limites de la pile. Une pile peut afficher une tension correcte à vide, puis fournir une tension nettement plus faible lorsqu’un appareil demande beaucoup de courant.
| Grandeur | Unité | Ce qu’elle indique |
|---|---|---|
| Tension | Volt, V | Différence de potentiel entre les électrodes |
| Courant | Ampère, A | Débit d’électrons dans le circuit extérieur |
| Capacité | Ampère-heure, Ah | Quantité de charge que la pile peut fournir |
| Énergie | Watt-heure, Wh | Quantité totale d’énergie électrique disponible |
Pour une première estimation, on utilise la relation E ≈ U × Q, avec l’énergie en watt-heures, la tension en volts et la capacité en ampère-heures. Une pile de 1,5 V et 2 Ah représente donc environ 3 Wh dans des conditions idéales.
En pratique, la résistance interne provoque une chute de tension. On peut la modéliser simplement par U = E - rI. Plus le courant demandé est élevé, plus cette perte devient visible. C’est pourquoi une pile encore capable d’alimenter une horloge peut devenir insuffisante pour un appareil motorisé.
Piles classiques, accumulateurs et piles à combustible
La distinction entre les différents générateurs évite bien des erreurs. Une pile primaire est conçue pour une utilisation non rechargeable, tandis qu’un accumulateur peut retrouver une partie importante de sa capacité grâce à une réaction chimique inversée par un courant extérieur.
| Type | Fonctionnement | Usage typique | Limite principale |
|---|---|---|---|
| Pile alcaline | Réaction généralement non réversible | Télécommandes, horloges, petits appareils | Elle doit être remplacée après décharge |
| Accumulateur lithium-ion | Réaction partiellement réversible | Téléphones, ordinateurs, véhicules | Il exige une recharge et une protection adaptées |
| Accumulateur plomb | Réaction réversible sur plusieurs cycles | Démarrage automobile, alimentation de secours | Il est lourd et sensible aux décharges profondes |
| Pile à combustible | Réactifs alimentés en continu | Production électrique et mobilité spécialisée | Elle dépend du stockage et de l’approvisionnement en réactifs |
Je préfère insister sur un point souvent minimisé : rechargeable ne signifie pas inusable. Chaque cycle entraîne des transformations physiques et chimiques qui réduisent progressivement la capacité. La température, la vitesse de charge, le niveau de décharge et la qualité du chargeur influencent fortement cette durée de vie.
Il faut aussi éviter de recharger une pile primaire ordinaire. Elle n’est pas conçue pour supporter l’inversion de la réaction et peut fuir, chauffer ou se détériorer. Le type indiqué sur l’étiquette doit toujours correspondre au chargeur et à l’appareil.
Le bon réflexe pour analyser n’importe quelle pile
Pour résoudre un exercice ou comprendre une pile réelle, je commence par identifier les deux couples rédox, puis j’écris séparément les réactions d’oxydation et de réduction. Cette méthode permet de déterminer le sens des électrons sans se fier uniquement aux signes dessinés sur un schéma.
- Repérer l’espèce qui perd les électrons : elle s’oxyde à l’anode.
- Repérer l’espèce qui gagne les électrons : elle se réduit à la cathode.
- Équilibrer le nombre d’électrons dans les deux demi-équations.
- Vérifier le rôle de l’électrolyte et du pont salin.
- Comparer la tension théorique à la tension mesurée, en tenant compte des pertes.
Cette grille de lecture fonctionne aussi bien pour une pile Daniell que pour une batterie moderne. Elle rappelle surtout que le courant ne vient pas d’un « réservoir d’électricité », mais d’une réaction chimique limitée par la matière disponible, la vitesse de réaction et les pertes internes.
Une pile est donc un convertisseur d’énergie aussi utile que contraint. Comprendre l’anode, la cathode, les ions et la tension permet déjà d’expliquer son fonctionnement, de choisir le bon type de générateur et d’éviter les erreurs de branchement ou de recharge.
