Pourquoi une paille paraît-elle « cassée » dans un verre d’eau, alors qu’un miroir montre une image qui semble derrière sa surface ? Pour répondre à ces situations, je m’appuie sur le modèle de l’optique géométrique, qui représente la lumière par des rayons et permet de prévoir rapidement sa trajectoire. Vous trouverez ici les lois essentielles, les lentilles, les miroirs, les méthodes de construction d’image, des exemples chiffrés et les limites à connaître.
Les repères essentiels pour comprendre la trajectoire de la lumière
- Propagation rectiligne dans un milieu transparent, homogène et isotrope.
- Réflexion avec un angle réfléchi égal à l’angle d’incidence.
- Réfraction décrite par la relation n₁ sin i₁ = n₂ sin i₂.
- Une lentille convergente peut former une image réelle ou virtuelle selon la position de l’objet.
- Le modèle est très efficace pour les rayons proches de l’axe, mais il ne décrit pas correctement la diffraction et les interférences.
Le modèle des rayons lumineux et ses conditions
Dans un milieu transparent, homogène et isotrope, la lumière se propage en ligne droite. Un rayon lumineux est une représentation idéale de cette propagation : il indique une direction, mais ne décrit ni toute la nature ondulatoire de la lumière ni son intensité.
Ce modèle fonctionne particulièrement bien lorsque les dimensions des objets étudiés sont très grandes devant la longueur d’onde visible, située approximativement entre 400 et 700 nanomètres. C’est pour cette raison qu’il convient aux miroirs, aux lunettes, aux appareils photo et aux lentilles classiques.
Je conseille de garder une idée simple en tête. Tant que la lumière rencontre des surfaces nettes et des composants dont la taille est importante par rapport à sa longueur d’onde, un schéma de rayons donne souvent une réponse suffisamment précise pour comprendre le phénomène ou dimensionner un système.
Le modèle repose aussi sur le principe du retour inverse. Si un rayon peut aller d’un point A vers un point B, il peut suivre le même chemin en sens inverse, à condition que le système optique reste inchangé.
Réflexion et réfraction suivent des règles précises
Lorsqu’un rayon rencontre une surface, il peut être réfléchi, transmis ou, selon le matériau, partiellement absorbé. Pour mesurer les angles, on utilise toujours la normale, une droite perpendiculaire à la surface au point d’incidence, et non la surface elle-même.
La loi de la réflexion
La réflexion obéit à deux règles. Le rayon incident, le rayon réfléchi et la normale appartiennent au même plan, puis l’angle de réflexion est égal à l’angle d’incidence. Avec des angles notés i et r, on écrit simplement i = r.
Un miroir plan produit une image virtuelle, droite et de même taille que l’objet. Elle paraît située derrière le miroir, à une distance égale à celle qui sépare l’objet de la surface réfléchissante. Cette image ne peut pas être recueillie sur un écran, car les rayons ne se croisent pas réellement derrière le miroir.
La loi de la réfraction
Quand la lumière passe d’un milieu à un autre, sa vitesse change et sa direction peut être déviée. L’indice de réfraction n mesure cette influence du milieu sur la propagation, selon la relation n = c/v, où c est la vitesse de la lumière dans le vide et v sa vitesse dans le milieu.
La loi de Snell-Descartes s’écrit ainsi :
n₁ sin i₁ = n₂ sin i₂
En passant de l’air vers un verre d’indice supérieur, le rayon se rapproche généralement de la normale. Dans le sens inverse, il s’en éloigne. Cette règle explique le fond apparent d’une piscine, la déviation d’un prisme et le fonctionnement d’une grande partie des systèmes optiques.
Une situation particulière apparaît lorsque la lumière passe d’un milieu plus réfringent vers un milieu moins réfringent, par exemple du verre vers l’air. Au-delà d’un angle limite, il n’y a plus de rayon réfracté : toute la lumière est réfléchie. Pour un verre d’indice proche de 1,5 au contact de l’air, l’angle critique est d’environ 42 degrés.
Miroirs, dioptres et lentilles ne forment pas les mêmes images
Les composants optiques se distinguent surtout par la manière dont ils modifient la direction des rayons. Un miroir les renvoie, un dioptre sépare deux milieux transparents et une lentille utilise plusieurs réfractions pour rapprocher ou écarter les rayons.
| Système | Action principale | Exemple d’image ou d’usage |
|---|---|---|
| Miroir plan | Réflexion sans grossissement | Miroir domestique, périscope simple |
| Miroir concave | Convergence des rayons réfléchis | Projecteur, télescope, miroir grossissant |
| Miroir convexe | Divergence apparente des rayons | Rétroviseur grand angle |
| Lentille convergente | Rassemblement des rayons parallèles | Loupe, objectif photo, œil |
| Lentille divergente | Écartement des rayons | Correction de la myopie |
Pour les miroirs sphériques et les lentilles, les résultats les plus simples utilisent l’approximation de Gauss. Elle suppose que les rayons restent proches de l’axe optique et que les angles sont petits. Cette approximation explique pourquoi une lentille réelle ne donne pas toujours une image parfaitement nette sur toute sa surface.
Pour un miroir sphérique utilisé dans ces conditions, la distance focale est approximativement égale à la moitié du rayon de courbure, soit f ≈ R/2. Cette relation est pratique pour comprendre le fonctionnement d’un miroir concave, mais elle devient moins fiable pour des rayons très éloignés de l’axe.
Les lentilles permettent de prévoir la position d’une image

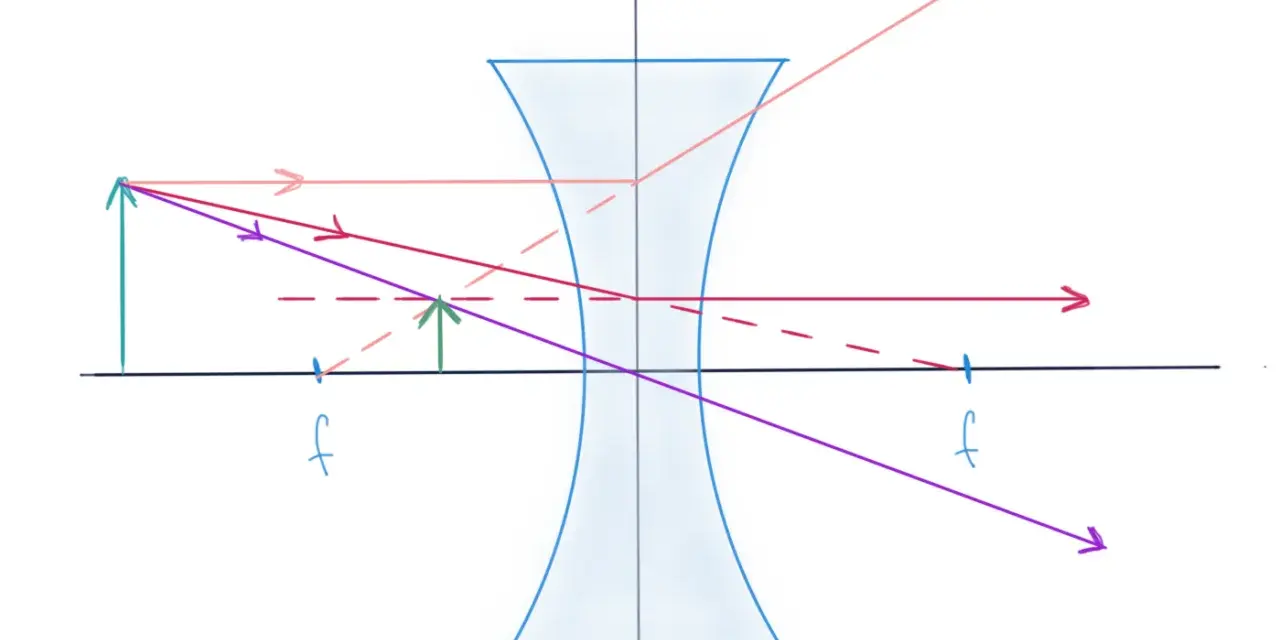

Une lentille convergente est plus épaisse au centre qu’aux bords. Elle possède un foyer image, noté généralement F’, où convergent les rayons initialement parallèles à l’axe. Une lentille divergente, plus mince au centre, écarte ces rayons comme s’ils provenaient d’un foyer situé du côté de l’objet.
Les trois rayons utiles pour un tracé
Pour construire rapidement l’image d’un objet, je commence par trois rayons remarquables :
- un rayon parallèle à l’axe, qui passe par le foyer image après une lentille convergente ;
- un rayon passant par le centre optique, considéré comme pratiquement non dévié pour une lentille mince ;
- un rayon passant par le foyer objet, qui ressort parallèle à l’axe.
Deux rayons suffisent en principe pour localiser l’image, mais le troisième sert de contrôle graphique. S’ils ne se rejoignent pas au même endroit, le problème vient souvent d’un foyer mal placé, d’une mauvaise échelle ou d’une confusion entre rayon et normale.
La relation de conjugaison avec un exemple
Pour une lentille mince, la relation de conjugaison relie la distance de l’objet, la distance de l’image et la distance focale. Dans le cas simple d’un objet réel donnant une image réelle, on peut utiliser les distances positives :
1/f = 1/dₒ + 1/dᵢ
Supposons une lentille convergente de distance focale 10 cm et un objet placé à 30 cm. Le calcul donne une image à 15 cm de la lentille. Le grandissement vaut alors environ -0,5 : l’image est renversée et deux fois plus petite que l’objet.
Si l’objet est placé à moins de la distance focale, la situation change complètement. Avec un objet situé à 8 cm d’une lentille de focale 10 cm, les rayons émergents divergent et leurs prolongements se croisent du côté de l’objet. L’image est virtuelle, droite et agrandie, ce qui correspond au principe de la loupe.
Lire aussi : Force conservative - comprendre le travail et l’énergie
Image réelle ou virtuelle
Une image réelle résulte d’un croisement effectif des rayons lumineux. On peut la projeter sur un écran, comme avec un projecteur ou un objectif photo. Une image virtuelle apparaît lorsque seuls les prolongements des rayons se croisent, comme dans un miroir plan ou une loupe utilisée correctement.
Cette distinction est l’un des points que les débutants mélangent le plus. Pour la vérifier, je pose toujours la même question : peut-on placer un écran à l’endroit de l’image et y obtenir une tache nette ? Si la réponse est non, l’image est virtuelle.
Une méthode fiable pour résoudre un exercice
Les exercices deviennent beaucoup plus simples lorsqu’on sépare le dessin, les signes et le calcul. Je procède généralement en quatre étapes, sans chercher immédiatement à appliquer une formule.
- Tracer l’axe optique et placer le système, les foyers et l’objet avec une échelle cohérente.
- Construire deux rayons remarquables à partir du sommet de l’objet.
- Identifier la nature de l’image, sa position, son orientation et sa taille.
- Vérifier le résultat avec la relation de conjugaison et le grandissement.
Les erreurs les plus fréquentes sont faciles à éviter. Il faut mesurer les angles par rapport à la normale, convertir toutes les longueurs dans la même unité et ne pas oublier que le signe du grandissement indique l’orientation de l’image.
| Erreur courante | Conséquence | Réflexe utile |
|---|---|---|
| Mesurer l’angle depuis la surface | Loi de réfraction fausse | Tracer la normale avant de mesurer |
| Confondre foyer objet et foyer image | Rayons mal construits | Repérer le côté d’entrée et le côté de sortie |
| Utiliser des centimètres et des mètres ensemble | Résultat numériquement incohérent | Uniformiser les unités |
| Appliquer la formule sans schéma | Image mal interprétée | Prévoir d’abord réelle, virtuelle, droite ou renversée |
Un schéma n’est pas une décoration. Il révèle souvent la nature de l’image avant même le calcul et permet de repérer un résultat impossible, par exemple une image réelle obtenue avec une lentille divergente seule et un objet réel.
À quoi sert ce modèle dans la vie réelle
Le fonctionnement de l’œil peut être décrit par une lentille équivalente, le cristallin, et un écran, la rétine. L’accommodation modifie la courbure du cristallin afin de maintenir une image nette lorsque la distance de l’objet change.
Dans un appareil photo, l’objectif rassemble les rayons sur le capteur. La mise au point ajuste la position relative des lentilles et du capteur, tandis que le diaphragme contrôle la quantité de lumière et influence la profondeur de champ.
Une loupe exploite une lentille convergente avec un objet placé entre la lentille et son foyer. Une lunette astronomique ou un microscope combine plusieurs lentilles. Dans ces instruments, le grandissement angulaire, c’est-à-dire l’augmentation apparente de la taille d’un objet, devient aussi important que la taille réelle de l’image.
La réflexion totale interne est utilisée dans les fibres optiques. La lumière reste guidée dans le cœur de la fibre grâce à une succession de réflexions à l’interface avec une gaine d’indice plus faible. Ce principe permet de transporter des données sur de longues distances, même si les fibres réelles doivent aussi limiter les pertes et la dispersion.
Le modèle aide donc à comprendre le trajet des rayons, mais il ne suffit pas à décrire toute la performance d’un équipement. Une caméra peut respecter les constructions géométriques tout en produisant une image moins nette à cause des aberrations, de la diffraction ou de la dispersion chromatique.
Quand le modèle géométrique atteint ses limites
La lumière reste une onde électromagnétique. Lorsque les ouvertures, les obstacles ou les détails étudiés deviennent comparables à sa longueur d’onde, les phénomènes de diffraction et d’interférence prennent le dessus. Un simple tracé de rayons ne permet alors plus de prévoir correctement la figure lumineuse.
Le modèle ne décrit pas non plus de manière complète la polarisation, qui concerne l’orientation du champ électrique, ni la dispersion, qui explique pourquoi l’indice d’un matériau varie selon la couleur. Un prisme peut donc séparer les couleurs alors que les constructions de base semblent identiques pour chaque rayon.
Enfin, l’approximation des petits angles ne doit pas être utilisée sans discernement. Elle convient aux systèmes centrés et aux rayons proches de l’axe, mais les rayons périphériques peuvent produire une image déformée ou floue. Dans une étude précise, il faut tenir compte des aberrations optiques ou passer à l’optique ondulatoire.
Pour apprendre efficacement, je recommande de maîtriser d’abord la propagation rectiligne, les lois de Snell-Descartes et les constructions avec une lentille mince. Ces trois bases donnent déjà les outils nécessaires pour comprendre l’œil, l’appareil photo, les miroirs et la plupart des exercices scolaires avant d’aborder les modèles plus avancés.
Le bon réflexe pour lire un système optique
Face à un nouveau dispositif, commencez par identifier les milieux traversés, les surfaces rencontrées et la position des foyers. Ensuite, demandez-vous si les rayons sont réfléchis, réfractés, convergents ou divergents, puis contrôlez le résultat par un schéma et une relation mathématique.
Cette démarche évite de retenir des formules isolées. Elle montre surtout l’idée centrale de cette branche de la physique : la géométrie permet de transformer un trajet lumineux en construction et en calcul, à condition de respecter les hypothèses du modèle.
