Le flux magnétique variable transforme un mouvement en tension
- La cause essentielle est la variation du flux magnétique, et non la simple présence d’un aimant.
- La loi de Faraday donne une tension induite avec ℰ = -dΦ/dt.
- Le signe moins traduit la loi de Lenz et l’opposition du phénomène à sa cause.
- Un circuit ouvert peut présenter une tension sans courant mesurable.
- Alternateurs, transformateurs, plaques à induction et freins électriques utilisent ce principe.
Le principe repose sur une variation du flux magnétique
Un conducteur placé dans un champ magnétique ne produit pas automatiquement du courant. Il faut que le flux magnétique à travers le circuit varie. Cette variation peut venir d’un aimant qui se déplace, d’une bobine qui tourne, d’un champ qui change d’intensité ou même d’une modification de la surface du circuit.
Le flux se note généralement Φ. Dans le cas simple d’un champ uniforme traversant une surface plane, on utilise la relation Φ = B × S × cos(θ), où B est l’intensité du champ magnétique en teslas, S la surface en mètres carrés et θ l’angle entre le champ et la normale à la surface.
La loi de Faraday s’écrit ainsi : ℰ = -dΦ/dt. Pour une bobine de N spires, la tension induite devient ℰ = -N × dΦ/dt. Plus le flux change rapidement et plus le nombre de spires est élevé, plus la tension produite peut être importante.

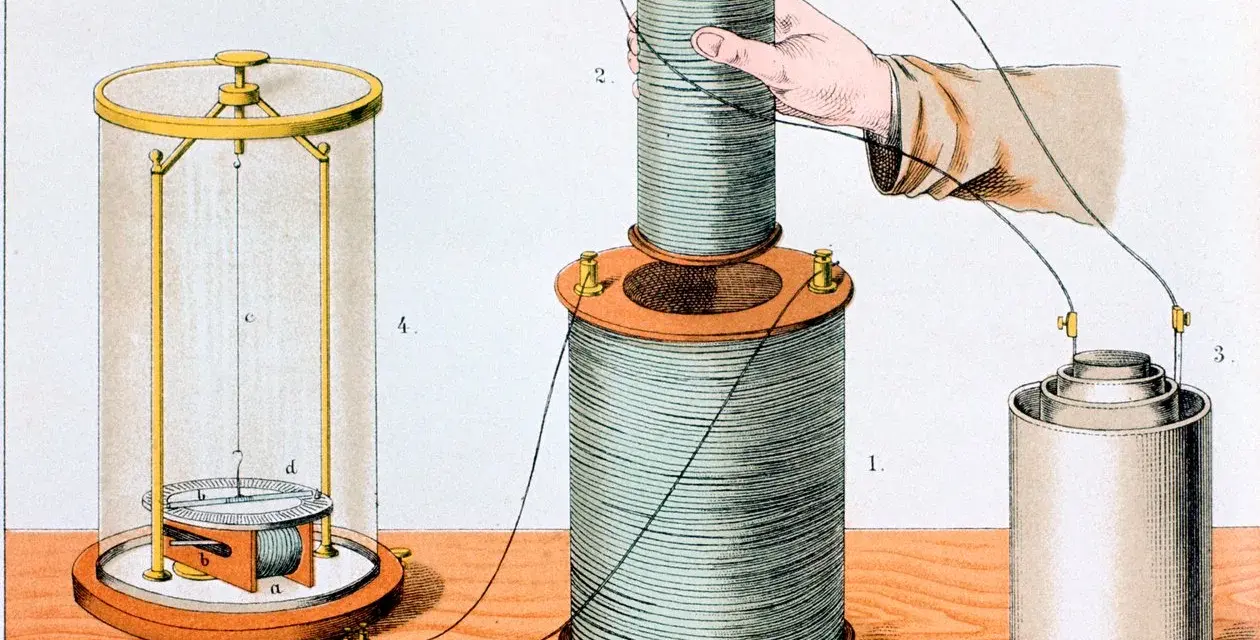

Ce point explique une expérience classique. Lorsque l’aimant reste immobile dans la bobine, le flux ne change plus et la tension disparaît. En revanche, un déplacement rapide de l’aimant crée une variation plus forte et donc une tension induite plus élevée. C’est souvent la première distinction que je fais retenir, car elle évite de confondre champ magnétique et induction.
Le sens du courant induit n’est jamais choisi au hasard
La loi de Lenz donne le sens du phénomène. Le courant induit crée un champ magnétique qui s’oppose à la variation du flux à l’origine de sa production. Le signe moins dans la loi de Faraday n’est donc pas une simple convention de calcul : il traduit une opposition physique.
Si le pôle nord d’un aimant s’approche d’une bobine, la face de la bobine tournée vers l’aimant devient elle-même un pôle nord. Elle repousse l’aimant et s’oppose à son rapprochement. Si l’aimant s’éloigne, la bobine produit au contraire un pôle sud pour tenter de maintenir le flux magnétique.
Deux situations produisent le même résultat
Le circuit peut rester fixe tandis que le champ magnétique varie. C’est le cas d’un transformateur alimenté en courant alternatif. On parle alors d’une induction liée à la variation du champ. À l’inverse, le champ peut être stable tandis qu’un conducteur se déplace dans celui-ci. Les charges électriques subissent alors une force magnétique liée à leur mouvement. Une barre métallique qui glisse sur deux rails dans un champ uniforme fournit un exemple simple de cette force électromotrice de mouvement.Dans les deux cas, le résultat pratique est identique : une différence de potentiel apparaît entre deux points. Si le circuit est fermé, cette tension entraîne un courant dont l’intensité dépend aussi de la résistance du montage et des effets d’auto-induction.
L’auto-induction ralentit les variations du courant
Une bobine parcourue par un courant produit son propre champ magnétique. Si le courant varie, ce champ varie à son tour et crée une tension qui s’oppose à cette variation. Ce phénomène, appelé auto-induction, explique pourquoi une bobine ne laisse pas le courant changer instantanément.
Dans un circuit réel, cette propriété peut être utile pour filtrer un signal ou stocker temporairement de l’énergie magnétique. Elle peut aussi provoquer une surtension lorsque le courant est interrompu brutalement, ce qui justifie l’emploi de diodes de protection dans certains montages électroniques.
Alternateurs et transformateurs montrent l’utilité du phénomène
La production d’électricité repose largement sur la conversion d’une énergie mécanique en énergie électrique. Dans un alternateur, une turbine fait tourner un aimant ou une bobine. Cette rotation modifie périodiquement le flux et crée une tension alternative.La source mécanique peut être une chute d’eau, la vapeur d’une centrale thermique, le vent ou un moteur. Le principe physique reste le même, même si le rendement, la puissance et la construction varient fortement selon l’installation.
| Dispositif | Variation utilisée | Résultat principal |
|---|---|---|
| Alternateur | Rotation d’une bobine ou d’un aimant | Production d’une tension alternative |
| Transformateur | Champ alternatif dans un noyau magnétique | Élévation ou abaissement de la tension |
| Chargeur sans fil | Couplage magnétique entre deux bobines | Transfert d’énergie sans contact direct |
| Moteur asynchrone | Courants induits dans le rotor | Transformation de l’énergie électrique en mouvement |
Le transformateur utilise deux bobines placées sur un même circuit magnétique. Le courant alternatif de la bobine primaire crée un flux variable dans le noyau, puis la bobine secondaire reçoit une tension induite. Dans un modèle idéal, le rapport des tensions suit U₂/U₁ = N₂/N₁, avec N₁ et N₂ comme nombres de spires.
Un transformateur ne fonctionne donc pas correctement avec une tension continue constante. Après la mise sous tension, le flux ne varie plus de manière périodique et la tension secondaire disparaît presque entièrement. Cette limite est simple, mais elle explique beaucoup d’erreurs dans les premiers exercices.
Les courants de Foucault rendent le phénomène visible au quotidien
Lorsqu’un champ magnétique variable traverse une masse métallique conductrice, il peut y faire circuler des courants en boucles fermées. Ces courants de Foucault dissipent de l’énergie sous forme de chaleur et produisent eux aussi un champ qui s’oppose à la variation initiale.
Une plaque à induction exploite précisément cet échauffement. La bobine située sous la surface crée un champ magnétique alternatif qui induit des courants dans le fond métallique d’une casserole compatible. La casserole chauffe directement, tandis que la plaque vitrocéramique reçoit surtout la chaleur transmise par le récipient.
Le système ne chauffe pas n’importe quel objet. Il faut un récipient dont le fond permet une interaction efficace avec le champ, généralement grâce à un matériau ferromagnétique. Une casserole en cuivre ou en aluminium peut nécessiter un fond adapté pour fonctionner correctement.
Le même principe sert au freinage électromagnétique. Un disque conducteur soumis à un champ magnétique variable est parcouru par des courants induits qui s’opposent à sa rotation. Le freinage est silencieux et sans contact, mais il dépend de la vitesse et devient moins efficace lorsque le mouvement ralentit fortement.
Dans les transformateurs et les moteurs, ces courants représentent souvent une perte indésirable. Pour la limiter, les noyaux magnétiques sont fabriqués avec des tôles fines isolées les unes des autres. On réduit ainsi la taille des boucles parcourues par les courants et donc l’échauffement.
Une méthode simple pour résoudre un exercice
Je commence toujours par identifier ce qui change réellement. Il faut vérifier si le champ B, la surface S, l’angle θ ou la position du circuit évolue avec le temps. Si aucun de ces paramètres ne varie, le flux reste constant et la tension induite est nulle.
- Choisir une orientation du contour et de la surface.
- Calculer ou exprimer le flux magnétique Φ.
- Déterminer sa variation dans le temps.
- Appliquer la loi de Faraday avec le signe moins.
- Interpréter le signe avec la loi de Lenz.
- Calculer le courant seulement si le circuit est fermé et si sa résistance est connue.
Exemple : une bobine de 200 spires subit une variation de flux de 4 mWb par spire en 20 ms. La valeur moyenne de la tension induite est ℰ = 200 × 0,004 / 0,020 = 40 V. Le résultat indique la tension produite, mais pas automatiquement le courant, qui dépend encore de la résistance totale du circuit.
Dans un problème sinusoïdal, si le flux varie comme une sinusoïde de pulsation ω, la tension maximale peut s’écrire ℰmax = N × Bmax × S × ω lorsque l’orientation et la géométrie restent simples. Une fréquence plus élevée augmente donc la tension induite, mais elle peut aussi accroître les pertes et les échauffements.
Les erreurs qui reviennent le plus souvent
- Confondre la présence d’un champ magnétique avec sa variation.
- Oublier le nombre de spires dans une bobine.
- Utiliser des millisecondes ou des millimètres sans les convertir en unités cohérentes.
- Calculer un courant alors que le circuit est ouvert.
- Donner le sens du courant sans vérifier la loi de Lenz.
Une dernière précaution est utile. La loi de Faraday fournit une force électromotrice, mais un modèle réel doit parfois inclure la résistance des fils, l’inductance de la bobine, les pertes du noyau et la saturation magnétique. Pour une première estimation, la formule suffit souvent. Pour dimensionner un dispositif, elle ne représente qu’un point de départ.
Du mouvement de l’aimant au fonctionnement d’un réseau électrique
Le même enchaînement explique des objets très différents. Un alternateur transforme une rotation en électricité, un transformateur adapte une tension, une plaque de cuisson convertit l’énergie électrique en chaleur et un frein électromagnétique ralentit un véhicule sans frottement direct.
La règle la plus fiable à retenir est simple : pas de variation de flux, pas de tension induite. Pour analyser un montage, je cherche donc d’abord ce qui change, puis j’examine le sens de l’opposition imposée par la loi de Lenz.
Cette façon de raisonner est plus solide que la mémorisation d’une liste d’applications. Elle permet de comprendre aussi bien une expérience avec une bobine qu’un alternateur industriel, à condition de toujours relier la tension produite à la rapidité de variation du flux magnétique.
