Pourquoi une boussole s’oriente-t-elle, un moteur tourne-t-il et une particule chargée peut-elle suivre une trajectoire courbe sans contact visible ? Dans tous ces cas, le champ magnétique joue le rôle d’un intermédiaire invisible, mais mesurable. Je vous propose ici une explication claire de son origine, de ses effets, de ses unités et de ses applications, avec les formules utiles et les erreurs à éviter.
L’essentiel à retenir sur le champ magnétique
- Le champ magnétique est une grandeur vectorielle notée B, définie par une direction, un sens et une intensité.
- Son unité internationale est le tesla, abrégé T. Le champ terrestre mesure environ 25 à 65 µT selon la région.
- Il est produit par les aimants, les courants électriques et certains mouvements de charges.
- Une charge en mouvement subit la force de Lorentz, perpendiculaire à sa vitesse et au champ.
- Les applications vont de la boussole et des moteurs à l’IRM, aux accélérateurs de particules et aux systèmes de mesure.
Ce que représente réellement un champ magnétique
Un champ magnétique décrit l’action possible du magnétisme en chaque point de l’espace. On le note généralement B et on le représente par un vecteur. Cela signifie qu’il ne suffit pas de dire qu’il est « fort » ou « faible » : il faut aussi préciser dans quelle direction il agit et vers quel sens.

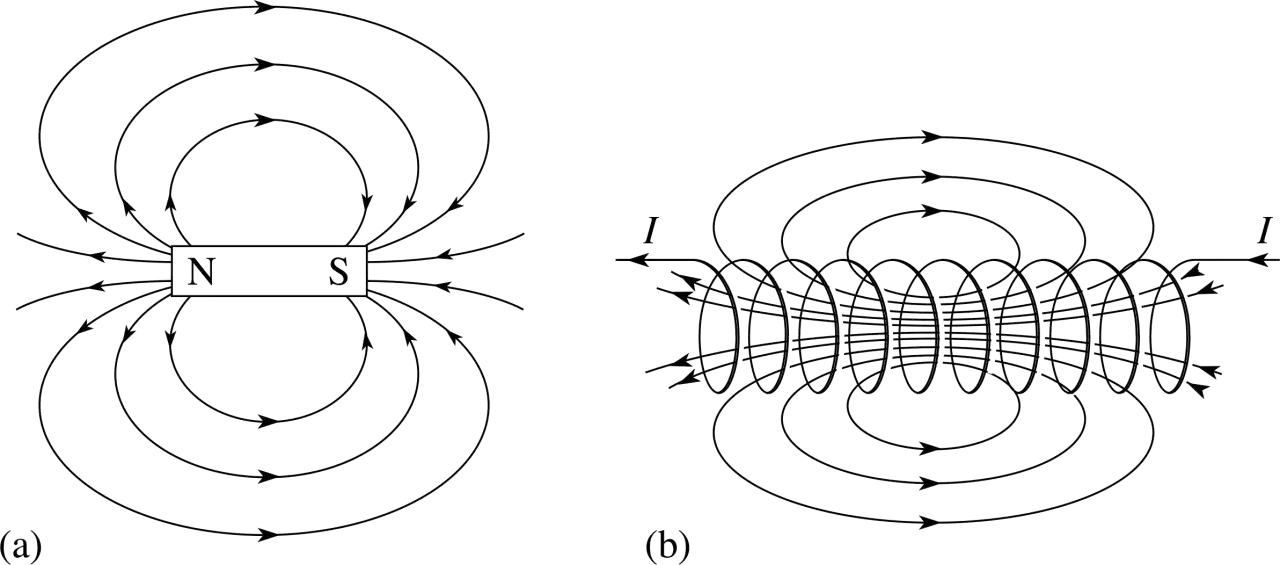

Autour d’un aimant droit, les lignes de champ sortent conventionnellement du pôle nord et entrent par le pôle sud à l’extérieur de l’aimant. Elles forment des courbes fermées. Plus elles sont rapprochées sur un schéma, plus le champ est intense dans cette zone, même si ce dessin reste une représentation et non une photographie du phénomène.Je conseille de ne pas confondre le champ magnétique avec une force. Le champ décrit l’état magnétique d’une région, tandis que la force apparaît lorsqu’un objet adapté, comme une charge en mouvement ou un conducteur parcouru par un courant, est placé dans cette région.
| Grandeur | Signification | Unité |
|---|---|---|
| Champ magnétique B | Action magnétique disponible en un point | Tesla, T |
| Force magnétique F | Action exercée sur une charge ou un conducteur | Newton, N |
| Flux magnétique Φ | Quantité de champ traversant une surface | Weber, Wb |
D’où vient le magnétisme et comment le mesurer
Un champ magnétique peut provenir d’un aimant permanent, d’un courant électrique ou de mouvements microscopiques liés aux électrons dans la matière. Un fil parcouru par un courant crée ainsi des lignes de champ circulaires autour de lui. Une bobine concentre davantage le champ, surtout lorsqu’elle comporte beaucoup de spires ou un noyau ferromagnétique.
Le rôle du courant électrique
Pour un long fil rectiligne parcouru par un courant I, l’intensité du champ diminue lorsqu’on s’éloigne du fil. Dans le vide ou dans l’air, on peut l’estimer avec la relation B = μ0I / 2πr, où r est la distance au conducteur et μ0 la perméabilité magnétique du vide.
Dans une bobine longue, appelée solénoïde, le champ intérieur est approximativement donné par B ≈ μ0 nI. Le terme n représente le nombre de spires par unité de longueur. Cette formule montre directement les leviers disponibles pour augmenter le champ : davantage de courant, plus de spires et une géométrie mieux adaptée.
Les unités et les ordres de grandeur
Le tesla est une unité très grande pour les situations courantes. Le champ magnétique terrestre se mesure en dizaines de microteslas, alors qu’un appareil d’IRM fonctionne souvent à 1,5 ou 3 T. À l’inverse, certains laboratoires produisent des champs de plusieurs dizaines de teslas dans un volume très limité et pendant une durée contrôlée.
Le gauss est une ancienne unité encore rencontrée dans certains documents. La conversion utile est simple : 1 T = 10 000 G. Pour une mesure réelle, on utilise un magnétomètre, une sonde à effet Hall ou une bobine de détection selon l’intensité et la fréquence du champ.
Comment le champ agit sur une charge ou un courant
L’effet le plus important concerne les charges électriques en mouvement. La force correspondante est la force de Lorentz, donnée par F = |q|vB sin θ, avec q la charge, v sa vitesse, B l’intensité du champ et θ l’angle entre la vitesse et le champ.
Le résultat dépend fortement de l’orientation. Si la charge se déplace parallèlement au champ, θ = 0 et la force magnétique est nulle. Si elle se déplace perpendiculairement, la force est maximale. Elle dévie alors la trajectoire, mais ne travaille pas directement sur la particule, car elle reste perpendiculaire à la vitesse instantanée.C’est une distinction que je trouve particulièrement utile pour comprendre les accélérateurs de particules. Le champ électrique augmente l’énergie des particules, tandis que le champ magnétique sert surtout à courber, guider ou focaliser leur trajectoire.
Lire aussi : Comment fonctionne une pile électrochimique ?
Le cas d’un fil parcouru par un courant
Un conducteur placé dans un champ subit lui aussi une force. Pour une portion rectiligne, on utilise la relation vectorielle F = I L × B. La force est maximale lorsque le fil est perpendiculaire au champ et elle s’annule lorsqu’il lui est parallèle.
Ce principe suffit à expliquer le fonctionnement élémentaire d’un moteur électrique. Une bobine parcourue par un courant est placée dans un champ magnétique. Les forces exercées sur ses côtés opposés créent un couple qui la fait tourner. Le mouvement mécanique vient donc de l’interaction entre courant électrique et champ magnétique.
Lire les principaux types de champs magnétiques
Tous les champs ne se ressemblent pas. Leur forme dépend de la source, de la distance, de la présence de matériaux et de la façon dont ils évoluent dans le temps. Cette classification permet de choisir la bonne formule et d’éviter les raisonnements trop généraux.
| Type de champ | Exemple | Ce qu’il faut retenir |
|---|---|---|
| Champ uniforme | Entre les branches centrales d’un aimant en U | Direction et intensité presque constantes dans une zone donnée |
| Champ radial ou non uniforme | Proximité d’un aimant permanent | L’intensité et la direction changent selon la position |
| Champ terrestre | Magnétosphère et orientation d’une boussole | Champ relativement faible, mais présent à l’échelle planétaire |
| Champ variable | Bobine alimentée en courant alternatif | Peut induire une tension dans un circuit voisin |

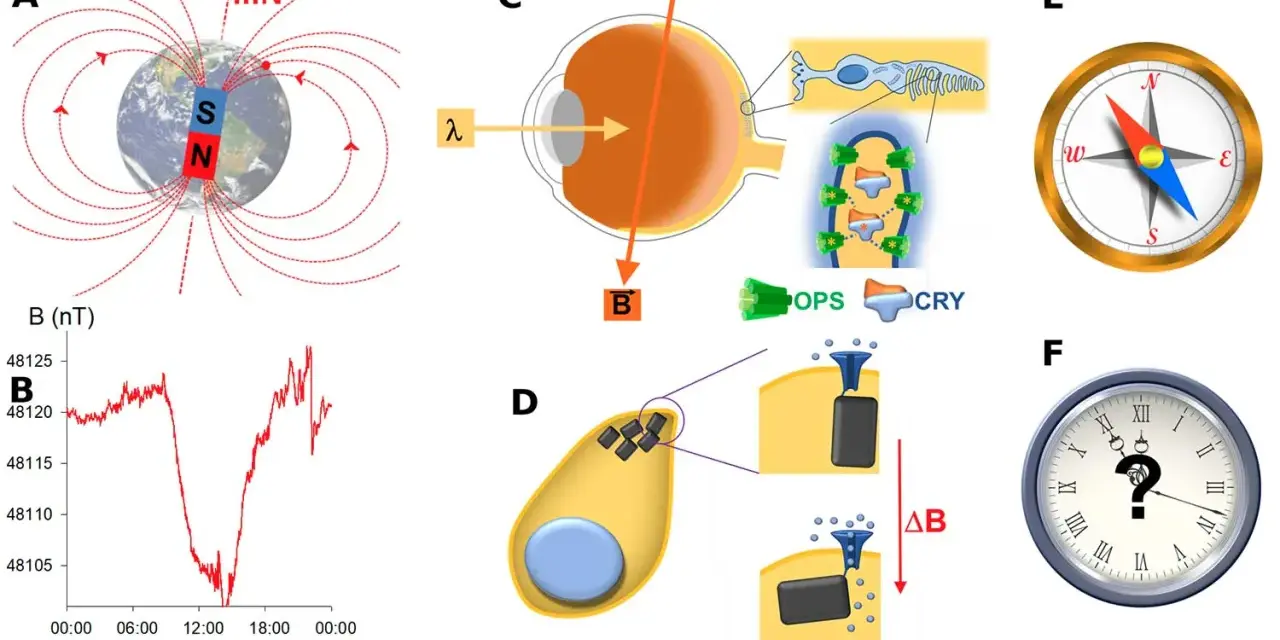

Le champ terrestre est produit principalement par les mouvements du fer liquide dans le noyau externe. Le CNRS le décrit comme un bouclier qui contribue à protéger la Terre du vent solaire. Il permet aussi à une boussole de s’orienter, même si l’aiguille indique une direction magnétique qui ne correspond pas exactement au nord géographique.
Un champ variable introduit un autre phénomène essentiel : l’induction électromagnétique. Lorsque le flux magnétique traversant une bobine change, une tension apparaît. C’est le principe des transformateurs, des alternateurs, des chargeurs sans contact et de nombreux capteurs.
Les applications concrètes qui rendent ce phénomène indispensable
La boussole est l’exemple le plus simple, mais elle ne montre qu’une petite partie des usages. Dans un haut-parleur, un courant variable interagit avec un aimant et fait vibrer une membrane. Dans un moteur, la même interaction est organisée pour produire une rotation continue.
L’IRM utilise un champ intense pour aligner une partie des noyaux d’hydrogène présents dans le corps. Des impulsions radio perturbent cet alignement, puis les signaux émis lors du retour à l’équilibre sont exploités pour construire une image. Un champ de 1,5 T est déjà environ des dizaines de milliers de fois plus intense que celui de la Terre, ce qui explique les règles strictes autour de l’appareil.
Dans les accélérateurs, des électroaimants guident les particules sur des trajectoires précises. Le CEA explique notamment que des dipôles courbent le faisceau tandis que des quadrupôles le focalisent. Cette différence est importante : augmenter l’intensité ne suffit pas, il faut aussi obtenir une géométrie très homogène et stable.
On retrouve enfin le magnétisme dans les disques durs, les relais, les systèmes de freinage, les séparateurs industriels et les instruments scientifiques. Les performances dépendent toujours d’un compromis entre intensité, échauffement, taille, consommation électrique, stabilité et sécurité.
Les erreurs fréquentes quand on raisonne sur le magnétisme
La première erreur consiste à croire qu’un champ plus intense produit toujours un effet plus important. La force dépend aussi de la charge, de la vitesse, de la longueur du conducteur et surtout de l’orientation. Un champ puissant peut donc avoir peu d’effet si le dispositif est mal placé.
La deuxième confusion concerne les aimants permanents. Leur champ n’est pas identique partout et il ne « sort » pas seulement d’un pôle pour disparaître à l’autre. Les lignes de champ forment des boucles, et la matière environnante peut les déformer ou les concentrer.
Je vois aussi souvent une mauvaise interprétation de la formule de Lorentz. Une charge immobile ne subit pas de force magnétique dans un champ statique simplement parce qu’elle possède une charge. Il faut un mouvement relatif, sauf si un champ électrique intervient également.
- Ne pas confondre tesla, qui mesure le champ, et newton, qui mesure une force.
- Vérifier l’angle entre le courant ou la vitesse et le champ.
- Tenir compte de la distance à la source, car le champ diminue souvent rapidement.
- Ne pas utiliser la formule d’un solénoïde idéal pour une bobine courte ou très irrégulière.
- Pour une mesure fiable, éloigner les objets ferromagnétiques et tenir compte du champ terrestre.
Le bon réflexe pour interpréter un champ magnétique
Pour analyser une situation, je commence toujours par identifier la source : aimant, fil, bobine ou phénomène planétaire. Je représente ensuite la direction du vecteur B, je vérifie le mouvement éventuel des charges et je choisis seulement après la formule adaptée.
La question la plus utile n’est pas uniquement « quelle est l’intensité du champ ? », mais aussi « sur quoi agit-il, dans quelle direction et avec quelle variation dans le temps ? ». Cette méthode permet de relier proprement la théorie aux moteurs, aux capteurs, à l’IRM et aux technologies de demain.
