Un chargeur qui chauffe, une ampoule qui grille ou un moteur qui peine peuvent avoir un même point de départ : une alimentation mal adaptée. La tension nominale indique la valeur électrique prévue pour le fonctionnement normal d’un appareil ou d’un réseau. Je vous explique comment la lire, la mesurer, la distinguer de la tension réelle et éviter les erreurs les plus courantes.
Les repères essentiels pour comprendre la tension d’un appareil
- Définition : c’est la valeur de tension pour laquelle un équipement est conçu.
- Unité : elle s’exprime en volts, avec le symbole V.
- Réseau français : l’alimentation domestique est généralement de 230 V en monophasé et de 230/400 V en triphasé.
- Écart toléré : la tension mesurée peut différer de la valeur indiquée sans signaler immédiatement une panne.
- Risque principal : une surtension peut endommager l’appareil, tandis qu’une sous-tension peut provoquer un mauvais fonctionnement.
À quoi correspond la tension nominale en physique
La tension électrique représente une différence de potentiel entre deux points. Elle agit comme une sorte de pression qui permet au courant de circuler dans un circuit. La valeur nominale est la référence inscrite sur la plaque signalétique ou utilisée pour désigner une installation.Un appareil marqué 230 V est donc prévu pour fonctionner autour de cette valeur. Cela ne signifie pas que la tension reste exactement à 230 V à chaque instant. Le réseau réel varie légèrement selon la distance au transformateur, la charge locale et les perturbations électriques.
Je conseille de retenir une idée simple : la valeur nominale sert à identifier et dimensionner un appareil, mais elle ne décrit pas toujours la tension instantanée mesurée à ses bornes. Les essais, les limites d’utilisation et les composants internes sont conçus à partir de cette référence.
Nominale, assignée ou réelle
Dans les documents techniques, on rencontre aussi les termes tension assignée ou rated voltage. Ils renvoient généralement à la valeur choisie par le fabricant pour définir les conditions normales d’utilisation et les essais de l’équipement.
La tension réelle est celle que l’on mesure effectivement. Elle peut être inférieure ou supérieure à la référence, dans les limites prévues par les normes et par le fabricant. Confondre ces deux notions conduit souvent à interpréter à tort une petite variation comme une panne.
Quelles valeurs trouve-t-on sur le réseau français

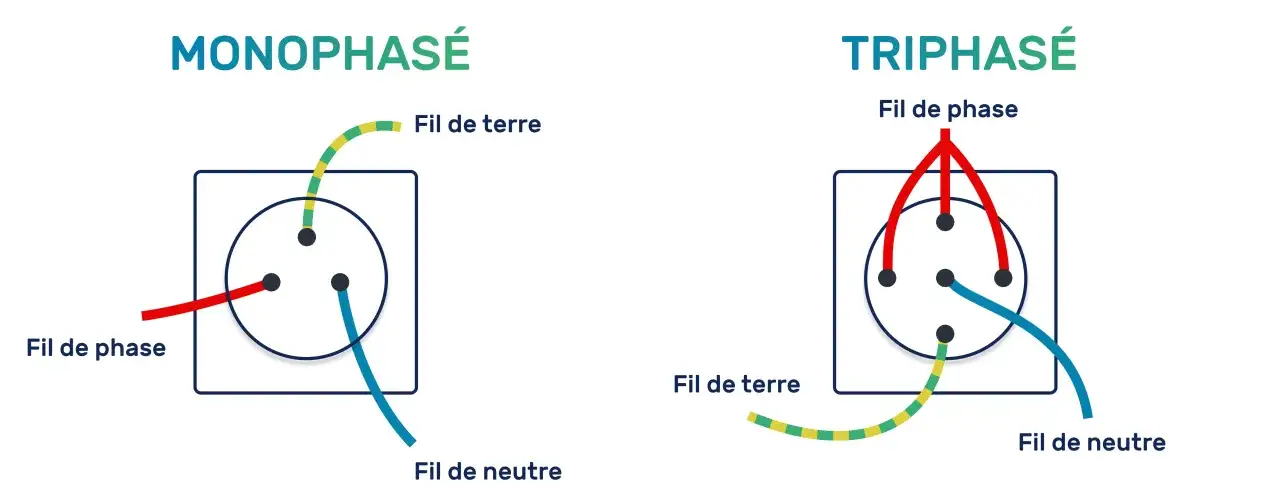

Dans une habitation alimentée en monophasé, la tension entre la phase et le neutre est normalement de 230 V en courant alternatif. En triphasé, on parle couramment d’un réseau 230/400 V : chaque phase fournit 230 V par rapport au neutre, tandis que la tension entre deux phases atteint environ 400 V.
| Situation | Tension habituelle | Mesure entre |
|---|---|---|
| Habitation monophasée | 230 V | Phase et neutre |
| Réseau triphasé, tension simple | 230 V | Une phase et le neutre |
| Réseau triphasé, tension composée | 400 V | Deux phases |
| Alimentation très basse tension | 12 V, 24 V ou 48 V selon le système | Deux bornes en courant continu ou alternatif |
Cette différence entre 230 et 400 V est importante pour les plaques de cuisson, les moteurs et certains équipements professionnels. Brancher un appareil prévu pour 230 V entre deux phases d’un réseau triphasé peut lui appliquer 400 V et provoquer sa destruction immédiate.
Le réseau n’est pas limité à ces valeurs domestiques. Les installations industrielles peuvent utiliser des tensions de quelques centaines de volts, de 15 kV à 30 kV en moyenne tension, voire davantage pour le transport. Plus la tension augmente, plus le transport de fortes puissances sur de longues distances peut limiter les pertes, mais les exigences d’isolement et de sécurité deviennent aussi beaucoup plus sévères.
Comment lire la valeur indiquée sur un appareil
La tension figure souvent près du symbole électrique, de la puissance ou de la fréquence. Une mention comme 230 V ~ 50 Hz indique une alimentation alternative de 230 V à 50 Hz. Le symbole « ~ » désigne le courant alternatif, tandis que « ⎓ » ou une ligne continue accompagnée d’une ligne pointillée signale généralement le courant continu.Lire aussi : Loi phénoménologique de Newton - formule et exemple
Les exemples les plus courants
- 1,5 V pour une pile alcaline classique.
- 3,7 V pour une cellule lithium-ion, dont la tension peut être supérieure lorsqu’elle est complètement chargée.
- 5 V pour de nombreux ports USB.
- 12 V pour certains équipements automobiles et systèmes d’éclairage.
- 24 V continu pour de nombreuses commandes industrielles et automatismes.
- 230 V alternatif pour la majorité des appareils domestiques branchés au secteur.
Un point me paraît particulièrement trompeur : un accumulateur marqué 3,7 V ne fournit pas forcément 3,7 V en permanence. Cette valeur est une tension nominale moyenne, alors que la tension varie pendant la charge et la décharge. Il faut donc respecter la plage complète indiquée dans la documentation.
La fréquence compte aussi. Un appareil prévu pour 230 V et 50 Hz n’est pas automatiquement compatible avec toutes les sources de 230 V. Pour un moteur, un transformateur ou une horloge, la fréquence peut modifier la vitesse, l’échauffement ou le comportement électrique.
Que se passe-t-il en cas de sous-tension ou de surtension
Une sous-tension signifie que l’appareil reçoit moins que la valeur prévue. Une lampe à incandescence éclaire moins, un chauffage délivre moins de puissance et certains moteurs augmentent leur courant pour tenter de maintenir leur effort. Cette situation peut entraîner une surchauffe du moteur, même si la tension paraît seulement un peu trop faible.
Une surtension produit l’effet inverse, mais avec un risque souvent plus brutal. Une lampe peut griller rapidement, un condensateur peut dépasser sa limite et une alimentation électronique peut subir une défaillance durable. Les composants disposent de marges, mais ces marges ne rendent pas une mauvaise tension acceptable.
| Écart par rapport à la référence | Effet possible | Réaction conseillée |
|---|---|---|
| Légère variation | Fonctionnement généralement normal | Surveiller si le phénomène est fréquent |
| Sous-tension persistante | Perte de puissance, redémarrages, échauffement | Faire contrôler l’installation et les connexions |
| Surtension ponctuelle | Perturbation ou arrêt de l’électronique | Débrancher les appareils sensibles si le problème se répète |
| Surtension importante | Destruction, incendie ou danger pour les personnes | Couper l’alimentation et faire intervenir un professionnel |
Il faut distinguer une variation lente d’une pointe très brève. Un multimètre ordinaire peut afficher une valeur correcte tout en ne détectant pas une impulsion de quelques microsecondes. Pour rechercher ce type de défaut, on utilise plutôt un analyseur de qualité du réseau ou un dispositif de protection adapté.

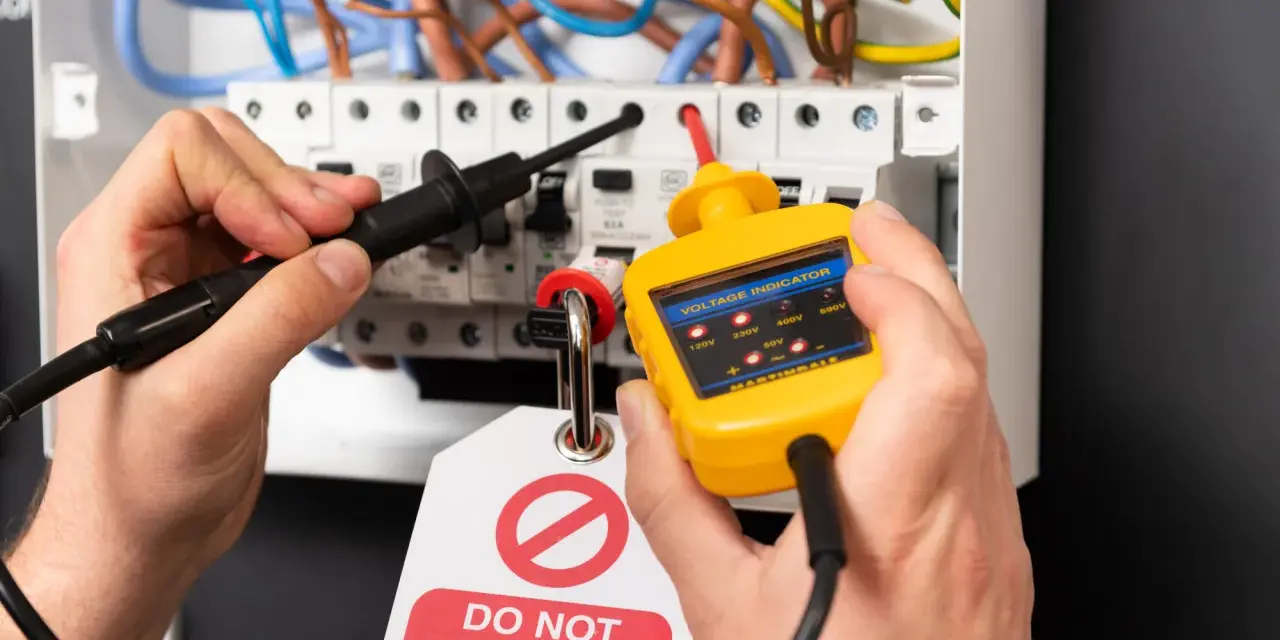

Comment mesurer cette tension sans se tromper
Pour une pile ou une alimentation basse tension, un multimètre réglé sur la bonne fonction suffit souvent. On place les pointes de touche en parallèle aux bornes du composant, avec la polarité respectée en courant continu.
Sur le secteur, la prudence change complètement de niveau. Il faut sélectionner une plage adaptée au courant alternatif, utiliser un appareil correctement classé pour la catégorie de mesure concernée et ne jamais toucher les parties métalliques des pointes. Une mesure à 230 V n’est pas un exercice anodin.
- Lire la valeur et la nature du courant sur la plaque signalétique.
- Vérifier que le multimètre est prévu pour la tension attendue.
- Connecter les cordons sur les bornes appropriées.
- Mesurer entre les deux points d’alimentation, sans placer l’appareil en série.
- Comparer la valeur obtenue à la plage autorisée par le fabricant.
Une erreur classique consiste à mesurer une tension continue avec le réglage alternatif, ou à tenter de mesurer le courant comme on mesure la tension. Dans le doute, je préfère recommander l’intervention d’un électricien, surtout lorsqu’il faut ouvrir un tableau ou accéder à des conducteurs non protégés.
Comment choisir une alimentation compatible
La tension ne suffit pas à elle seule. Une alimentation de remplacement doit fournir la même tension nominale, le même type de courant et une intensité disponible au moins égale à celle demandée par l’appareil.
Par exemple, remplacer un adaptateur 12 V continu et 2 A par un modèle 12 V continu et 3 A est généralement cohérent si la polarité et le connecteur correspondent. Utiliser un adaptateur 15 V, même s’il possède la bonne fiche, peut endommager l’électronique.
- Tension : elle doit correspondre à la valeur exigée.
- Nature du courant : continu et alternatif ne sont pas interchangeables.
- Intensité maximale : le générateur doit pouvoir fournir le courant nécessaire.
- Polarité : elle doit respecter le marquage du connecteur.
- Puissance : elle se calcule souvent avec la relation P = U × I.
Une intensité inscrite sur une alimentation correspond à sa capacité maximale, pas à un courant imposé en permanence. En revanche, une tension trop élevée est directement appliquée au circuit et reste beaucoup plus dangereuse pour les composants.
Le bon réflexe avant toute mise sous tension
Avant de brancher un appareil, je vérifie toujours quatre éléments : la tension, le courant, la fréquence et la polarité. Cette lecture prend moins d’une minute et évite bien des erreurs, en particulier avec les chargeurs, les convertisseurs et les appareils importés.
Pour le secteur français, 230 V ne signifie pas 230 V entre n’importe quels conducteurs. En triphasé, la mesure entre deux phases peut atteindre environ 400 V. C’est le type de branchement, et non la seule présence d’une prise, qui détermine la tension reçue.
La tension nominale est donc une valeur de référence, pas une permission de dépasser les limites. Une bonne identification, une mesure adaptée et le respect des indications du fabricant suffisent généralement à éviter les problèmes les plus fréquents. La sécurité passe avant toute expérimentation dès que l’on travaille sur le réseau domestique ou industriel.
