Quand deux liquides se mélangent, les récupérer séparément demande plus que de simplement chauffer le récipient. La distillation fractionnée exploite leur volatilité différente pour obtenir des fractions plus riches en l’un ou l’autre composé. Je détaille ici le principe de la colonne, le montage, les réglages utiles, les exemples classiques et les limites à connaître.
L’essentiel à retenir sur la séparation des liquides
- Principe : la vapeur s’enrichit en composé le plus volatil, celui dont la température d’ébullition est la plus basse.
- Rôle de la colonne : elle multiplie les cycles de condensation et de vaporisation pour améliorer la pureté.
- Température : une valeur stable aide à repérer la fraction qui sort, mais ne garantit pas à elle seule la pureté.
- Limite majeure : un azéotrope peut empêcher une séparation complète par simple chauffage.
- Sécurité : les vapeurs inflammables imposent une hotte, un chauffage adapté et un montage jamais fermé.
Le principe repose sur la volatilité des composants
Un liquide bout lorsque sa pression de vapeur atteint la pression extérieure. Dans un mélange, le composé le plus volatil passe généralement davantage dans la vapeur. En refroidissant cette vapeur, on obtient un liquide plus riche en composant à bas point d’ébullition que le mélange de départ.

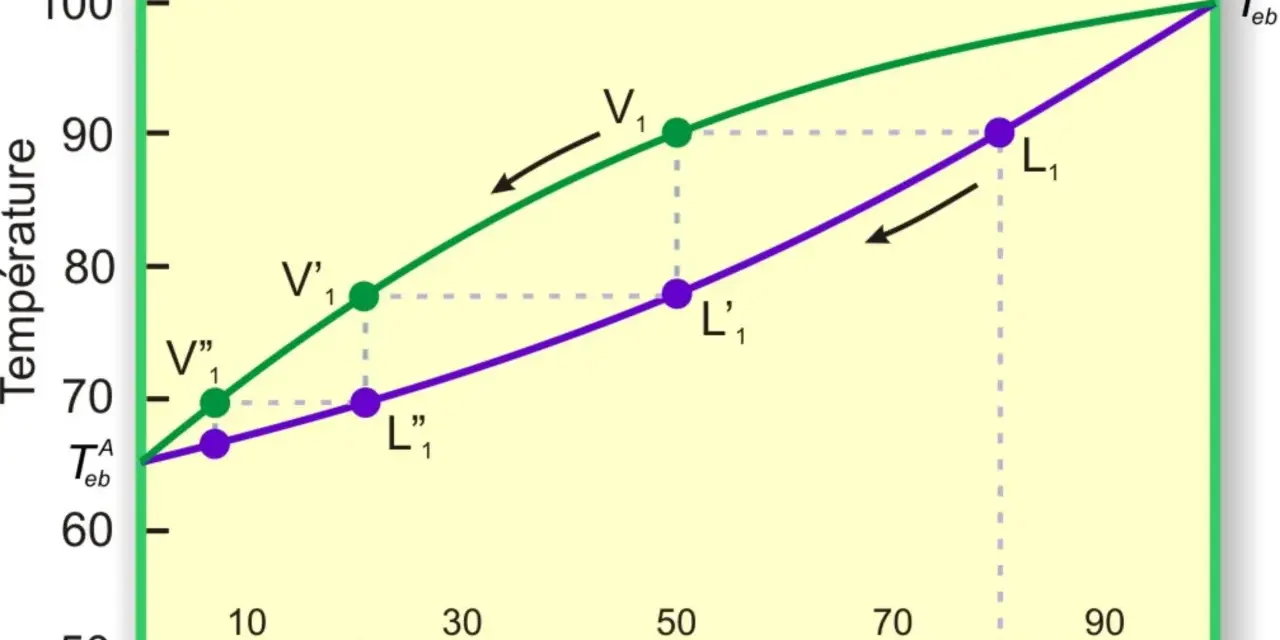

Une seule vaporisation reste toutefois imparfaite. La colonne impose une succession de petits équilibres entre vapeur et liquide. À chaque étape, la vapeur monte tandis qu’une partie du liquide redescend, ce qui augmente progressivement la proportion du composé volatil dans la phase gazeuse.
La notion de volatilité relative permet de prévoir la difficulté. Elle compare la tendance de deux composants à passer en phase vapeur. Plus cette valeur est proche de 1, plus il faut une colonne efficace, davantage de reflux et parfois plusieurs dizaines d’étages théoriques pour obtenir une séparation satisfaisante.
Comment la colonne améliore-t-elle la séparation
Le montage comprend généralement un ballon chauffé, une colonne à fractionner, un thermomètre, un réfrigérant et un récipient collecteur. Une colonne de Vigreux possède des indentations qui augmentent les contacts entre vapeur montante et liquide descendant. En laboratoire, on peut aussi utiliser une colonne remplie de billes ou de petits éléments conçus pour offrir une grande surface d’échange.
Le rôle du reflux
Le reflux désigne la partie du condensat qui retourne dans la colonne au lieu d’être immédiatement recueillie. Ce retour améliore la séparation, car le liquide redescendant rencontre une vapeur plus chaude et provoque de nouveaux échanges. J’estime que le reflux est souvent plus déterminant que la vitesse de chauffage, pourtant les débutants se concentrent généralement sur le seul réglage de la plaque chauffante.
Un chauffage trop intense entraîne des projections et une mauvaise mise en équilibre. Un chauffage régulier, produisant une montée de vapeur lente et continue, donne en général des fractions plus nettes. La colonne doit rester suffisamment chaude pour fonctionner, sans être chauffée au point de provoquer une évaporation désordonnée.
Conduire l’opération avec un montage adapté
Avant de commencer, je vérifie que la verrerie est propre, intacte et correctement fixée. Le ballon ne doit pas être rempli à ras bord, car le mélange doit pouvoir bouillir sans entraîner de liquide dans la colonne. Pour limiter les à-coups d’ébullition, les grains anti-battement s’ajoutent avant le chauffage, jamais dans un liquide déjà en ébullition.
- Introduire le mélange dans le ballon et installer la colonne verticalement.
- Placer le bulbe du thermomètre au niveau de l’entrée du réfrigérant, là où passe la vapeur destinée à être condensée.
- Mettre en route la circulation d’eau du réfrigérant avant de recueillir les premières gouttes.
- Chauffer progressivement jusqu’à obtenir un débit régulier.
- Observer la température et changer de récipient lorsque la composition de la fraction évolue.
La première fraction recueillie peut contenir des composés très volatils ou des impuretés. Lorsque la température reste proche d’un palier, la fraction principale est souvent plus homogène. Une hausse continue indique généralement que le composant le plus volatil s’épuise, mais je recommande de confirmer le résultat par une mesure indépendante comme la densité, l’indice de réfraction ou une chromatographie.
Le montage ne doit jamais être fermé. Une obstruction du réfrigérant ou du récepteur peut provoquer une surpression et une rupture de verrerie. Avec des solvants inflammables, la hotte, les lunettes, les gants adaptés et un chauffe-ballon ou un bain chauffant sont indispensables. Une flamme nue est à proscrire.
Quelle méthode choisir selon le mélange
La séparation par colonne n’est pas automatiquement la meilleure solution. Tout dépend de l’écart entre les températures d’ébullition, de la sensibilité thermique des produits, de la quantité à traiter et du niveau de pureté recherché.
| Méthode | Situation adaptée | Point fort | Limite |
|---|---|---|---|
| Distillation simple | Écart important entre les volatilités ou séparation d’un liquide et d’un résidu non volatil | Montage rapide et peu coûteux | Pureté limitée lorsque les points d’ébullition sont proches |
| Distillation avec colonne | Liquides miscibles dont les températures d’ébullition sont relativement proches | Meilleure séparation grâce aux contacts répétés | Plus lente et plus exigeante à régler |
| Distillation sous vide | Produits à haut point d’ébullition ou sensibles à la chaleur | Ébullition à une température plus basse | Risque de fuite et réglage de pression plus délicat |
| Distillation à la vapeur | Composés volatils peu miscibles avec l’eau, comme certaines huiles essentielles | Traitement à température modérée | Ne convient pas à tous les mélanges miscibles |
Il n’existe pas de seuil universel, comme une différence fixe de 20 ou 30 °C, qui permettrait de choisir automatiquement. Une colonne courte peut suffire pour un mélange facile, alors qu’un mélange à volatilités proches demandera une colonne plus longue, un débit réduit et un reflux plus important.
Des exemples qui montrent les possibilités réelles
Hexane et toluène
À pression atmosphérique, l’hexane bout vers 68,7 °C et le toluène vers 110,6 °C. Leur écart rend la séparation relativement accessible, même si la première fraction n’est pas immédiatement constituée d’hexane pur. Cet exemple montre pourquoi il faut recueillir plusieurs fractions et ne pas confondre le premier liquide condensé avec un produit parfaitement pur.
Éthanol et eau
L’éthanol bout vers 78,4 °C, contre 100 °C pour l’eau à pression atmosphérique. Pourtant, leur mélange forme un azéotrope autour de 95,6 % massique d’éthanol. La vapeur et le liquide ont alors une composition très proche, ce qui empêche une purification complète par une colonne classique.
Pour dépasser cette limite, l’industrie utilise d’autres procédés, par exemple des tamis moléculaires, une distillation extractive ou une variation contrôlée de la pression. Le choix dépend de la pureté visée, du débit et du coût énergétique.
Lire aussi : Titre massique - formule, calculs et pièges à éviter
Le pétrole brut
Dans une raffinerie, une grande colonne sépare le pétrole brut en coupes selon leurs plages d’ébullition. On obtient notamment des fractions légères, du kérosène, du gazole et des résidus plus lourds. Il ne s’agit pas de récupérer une molécule pure à chaque niveau, mais de produire des groupes de composés ayant des propriétés utiles.
Les erreurs qui font perdre la qualité de séparation
La première erreur consiste à chauffer trop vite. La vapeur traverse alors la colonne sans établir suffisamment d’échanges, et les fractions se mélangent. Une colonne mal isolée, trop courte ou mal remplie réduit aussi le nombre d’étages théoriques disponibles.
- Thermomètre mal placé : la température mesurée ne représente pas celle de la vapeur qui entre dans le réfrigérant.
- Récolte trop précoce : les premières gouttes peuvent contenir des impuretés très volatiles.
- Débit excessif : le reflux devient insuffisant et la séparation se dégrade.
- Distillation jusqu’à siccité : le résidu peut surchauffer ou laisser apparaître des produits instables.
- Présence d’un azéotrope : prolonger le chauffage ne résout pas une limite thermodynamique.
Il faut également surveiller la mousse, les fuites de vapeur et l’échauffement du récepteur. Pour un résultat reproductible, je note la température, le volume de chaque fraction et l’aspect du liquide. Ces informations simples permettent souvent de comprendre pourquoi une séparation a fonctionné ou échoué.
Le bon réflexe pour juger une séparation
Une colonne efficace ne transforme pas n’importe quel mélange en produits purs. Elle donne de bons résultats lorsque les composants ont des volatilités suffisamment différentes, que le chauffage reste maîtrisé et que le reflux permet aux équilibres de s’établir.
Mon conseil est de commencer par examiner les températures d’ébullition et la présence éventuelle d’un azéotrope, puis de choisir le montage en conséquence. La température observée guide l’opération, mais seule une analyse complémentaire permet d’affirmer la pureté réelle de la fraction obtenue.
