Une mesure d’absorbance ou de conductivité ne donne pas directement la concentration d’une espèce chimique. La courbe d'étalonnage sert précisément à relier un signal mesuré à une concentration connue, puis à retrouver la concentration d’un échantillon inconnu. Je détaille ici sa construction, sa lecture, les calculs utiles et les erreurs qui peuvent rendre le résultat trompeur.
Le principe tient en quelques repères simples
- Étalonner signifie comparer un signal instrumental à plusieurs concentrations connues.
- On place généralement la concentration en abscisse et l’absorbance, la conductivité ou la surface de pic en ordonnée.
- La relation obtenue est souvent une droite de la forme y = ax + b.
- La concentration inconnue se déduit par lecture graphique ou calcul à partir du signal mesuré.
- Le résultat n’est fiable que si l’échantillon reste dans la gamme d’étalonnage et si les conditions de mesure sont identiques.
À quoi sert ce graphique en chimie
Le principe est très concret. Je prépare plusieurs solutions contenant la même espèce chimique, mais à des concentrations connues. Pour chacune, je mesure une grandeur fournie par l’instrument, par exemple l’absorbance avec un spectrophotomètre ou la conductivité avec un conductimètre.
Je reporte ensuite chaque couple de valeurs sur un graphique. La concentration est placée sur l’axe horizontal, tandis que le signal mesuré apparaît sur l’axe vertical. Une solution inconnue peut alors être analysée par comparaison avec cette relation expérimentale, sans connaître sa concentration à l’avance.
En spectrophotométrie, cette méthode s’appuie souvent sur la loi de Beer-Lambert, selon laquelle l’absorbance A est proportionnelle à la concentration C dans certaines conditions. En pratique, on écrit fréquemment la relation sous la forme A = aC + b. Le coefficient a correspond à la sensibilité de la mesure et b représente notamment un éventuel décalage instrumental ou une absorption résiduelle.
Le mot « courbe » est courant, mais la représentation obtenue est souvent une droite d’étalonnage. Elle ne sera réellement droite que sur une plage de concentrations où la méthode reste linéaire. À concentration trop élevée, l’instrument peut saturer ou la loi de proportionnalité peut ne plus être valable.
Construire une relation fiable avec des solutions étalons
La qualité du résultat dépend d’abord de la gamme choisie. Je recommande de préparer au moins 4 à 6 solutions étalons, réparties sur une plage couvrant la concentration supposée de l’échantillon. Une seule solution de référence permet une comparaison approximative, mais pas de vérifier la linéarité de la méthode.
Préparer la gamme de concentrations
Les solutions étalons doivent contenir la même espèce que l’échantillon analysé. Elles sont généralement préparées par dilution d’une solution mère plus concentrée. La relation utilisée est CmèreVprélevé = CfilleVfille, à condition d’employer des volumes compatibles et des verreries adaptées.
Je conseille de noter chaque dilution dans un tableau avant de commencer la manipulation. Une erreur de facteur 10 dans un volume ou une unité se retrouve ensuite dans toute la conclusion, même si le graphique paraît parfaitement propre.
| Solution | Concentration C | Signal mesuré |
|---|---|---|
| Blanc | 0,00 mg/L | 0,002 |
| Étalon 1 | 2,00 mg/L | 0,118 |
| Étalon 2 | 4,00 mg/L | 0,236 |
| Étalon 3 | 6,00 mg/L | 0,351 |
| Étalon 4 | 8,00 mg/L | 0,469 |
Mesurer dans les mêmes conditions
La longueur d’onde, la cuve, le volume, le temps d’attente et la température peuvent influencer le signal. Pour une mesure UV-visible, je choisis généralement la longueur d’onde correspondant au maximum d’absorption de l’espèce étudiée, car cela améliore la sensibilité et limite l’effet d’une petite erreur de réglage.
Le blanc sert à corriger l’absorption du solvant, de la cuve ou des réactifs. Il ne faut pas le traiter comme un simple détail de laboratoire. Un mauvais blanc peut produire une ordonnée à l’origine anormale et donner l’impression que les concentrations étalons sont mal préparées.

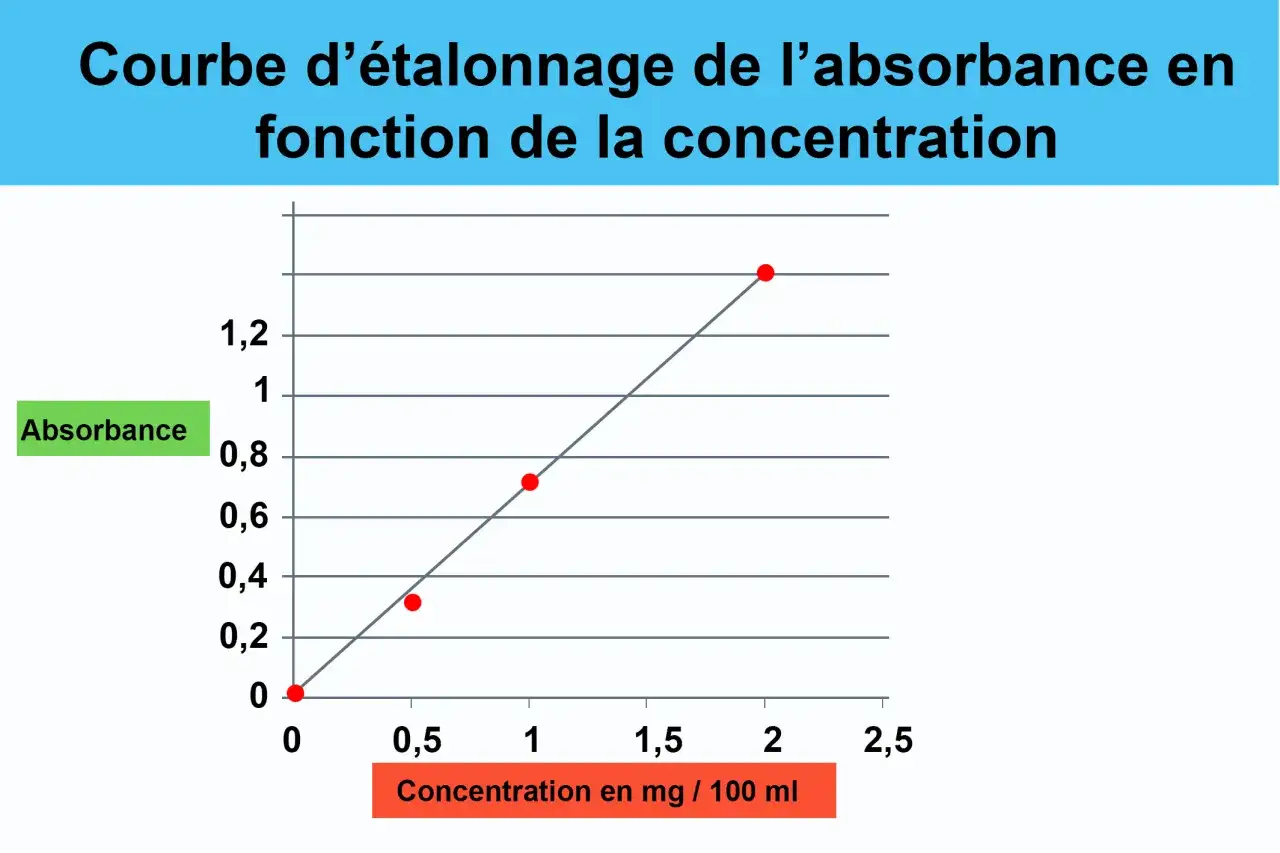

Tracer et ajuster les points
Chaque mesure donne un point. On ajoute ensuite une droite de régression, c’est-à-dire une droite calculée pour représenter au mieux l’ensemble des données. Le coefficient R² proche de 1 indique une bonne cohérence avec un modèle linéaire, mais il ne prouve pas à lui seul que la méthode est juste.
Une droite peut présenter un R² élevé tout en étant décalée à cause d’un blanc incorrect ou d’une erreur systématique. Je regarde donc aussi la répartition des points, l’ordonnée à l’origine et l’écart entre les mesures répétées.
Retrouver la concentration d’une solution inconnue
Une fois la relation établie, je mesure le signal de l’échantillon inconnu dans les mêmes conditions. Si la droite est donnée par A = 0,058C + 0,004 et que l’échantillon présente une absorbance de 0,236, le calcul devient :
C = (A - b) / a = (0,236 - 0,004) / 0,058 ≈ 4,00 mg/L.
La lecture graphique suit exactement la même logique. Je repère le signal sur l’axe vertical, rejoins la droite, puis redescends vers l’axe des concentrations. Le calcul est généralement plus précis, tandis que le graphique permet de vérifier rapidement si le résultat est plausible.
Il faut toutefois distinguer la concentration mesurée dans la solution analysée de celle de l’échantillon de départ. Si l’échantillon a été dilué 10 fois avant la mesure, la concentration initiale vaut 10 × C mesurée. C’est l’une des erreurs les plus fréquentes dans les comptes rendus de travaux pratiques.
La concentration doit aussi rester entre la plus petite et la plus grande valeur étalon. Si le signal dépasse la gamme, je dilue l’échantillon et je recommence la mesure. Lire une valeur par prolongement de la droite, ce qu’on appelle une extrapolation, peut fournir une estimation, mais elle est nettement moins sûre.
Quelle grandeur peut servir pour l’étalonnage
La méthode ne se limite pas à l’absorbance. Le choix dépend de la propriété mesurable de l’espèce recherchée et de la composition de l’échantillon. Dans tous les cas, la logique reste la même : une série de références connues permet d’interpréter le signal d’un échantillon inconnu.
| Technique | Signal utilisé | Exemple d’application | Point de vigilance |
|---|---|---|---|
| Spectrophotométrie UV-visible | Absorbance | Espèce colorée ou rendue colorée par un réactif | Respecter la zone de linéarité et la longueur d’onde |
| Conductimétrie | Conductivité | Dosage d’ions en solution | La température et les ions présents influencent le signal |
| Chromatographie | Surface ou hauteur du pic | Quantification d’un composé dans un mélange | La séparation et la stabilité de l’appareil doivent être maîtrisées |
| Fluorimétrie | Intensité de fluorescence | Composés fluorescents ou marqués | Le signal peut perdre sa linéarité à forte concentration |
La spectrophotométrie est souvent privilégiée dans les exercices et les analyses courantes parce que la lecture est intuitive. En laboratoire professionnel, une méthode chromatographique peut être plus adaptée lorsqu’il faut distinguer plusieurs composés présents simultanément, même si sa mise en œuvre est plus exigeante.
Les erreurs qui faussent le résultat
Utiliser des unités incohérentes
Les concentrations peuvent être exprimées en mol/L, mmol/L, g/L ou mg/L. Le graphique reste lisible, mais le résultat final devient faux si l’unité de la gamme n’est pas reportée dans le calcul. Je vérifie toujours la cohérence entre les concentrations préparées, l’équation de la droite et la dilution appliquée à l’échantillon.
Sortir de la zone linéaire
Une relation linéaire n’est pas valable sans limite. Une absorbance très élevée, souvent supérieure à environ 1,5 à 2 selon l’appareil et la méthode, peut devenir moins fiable. Dans ce cas, je préfère diluer la solution afin de ramener le signal dans la plage utilisée pour les étalons.
Négliger la matrice de l’échantillon
La matrice désigne tout ce qui accompagne l’espèce recherchée dans l’échantillon. Un solvant différent, un pH modifié ou la présence d’autres ions peut modifier la réponse de l’instrument. Une gamme préparée dans de l’eau pure ne reproduit pas toujours le comportement d’un échantillon alimentaire, environnemental ou biologique.
Quand l’effet de matrice est important, l’étalonnage externe peut être insuffisant. On peut alors utiliser la méthode des ajouts dosés, qui consiste à ajouter des quantités connues de l’espèce recherchée directement dans plusieurs portions de l’échantillon. Cette approche demande davantage de manipulations, mais elle corrige mieux les perturbations liées au milieu.
Lire aussi : Distillation fractionnée - principe, montage et limites
Confondre précision et exactitude
Des points très rapprochés indiquent une bonne précision, c’est-à-dire une faible dispersion des mesures. Cela ne garantit pas l’exactitude, qui correspond à la proximité avec la valeur réelle. Une pipette mal réglée peut produire des résultats très reproductibles, mais tous décalés dans la même direction.
Pour juger le résultat, je regarde donc les répétitions, la cohérence des blancs, les contrôles et, lorsque c’est possible, une solution de concentration connue différente des étalons. Cette vérification apporte beaucoup plus d’information qu’un simple R² affiché par un tableur.
Le bon réflexe avant de retenir une concentration
Une relation d’étalonnage est un outil de conversion entre un signal et une concentration, pas une formule magique. Pour obtenir une valeur défendable, il faut une gamme adaptée, des mesures réalisées dans les mêmes conditions, une équation correctement utilisée et un échantillon situé dans la plage validée.
Si le résultat semble surprenant, je ne force pas la lecture du graphique. Je contrôle d’abord la dilution, les unités, le blanc et la linéarité, puis je refais la mesure si nécessaire. En chimie analytique, cette vérification prend souvent moins de temps que la correction d’une conclusion fondée sur une mauvaise concentration.
